MI 2992 : l'analyseur de puissance classe A pour un diagnostic complet du réseau

  • Conformité totale CEI 61000-4-30 Classe A
  • 4 voies tension + 4 voies courant, échantillonnage 40 kHz
  • Harmoniques jusqu'au 63e rang, suprarmoniques 2,1-14,9 kHz
  • Enregistreur transitoires, courants d'appel, RVC
  • Écran tactile couleur 10,1", Wi-Fi/Ethernet/Bluetooth

Plus de détails



MI2992


Comment faire une demande de devis : Ajouter au devis
Démo

Notes et avis clients

personne n'a posté d'avis encore
dans cette langue
Noter / écrire un commentaire

Sefram - MI 2992 – Analyseur de qualité d'énergie triphasé classe A – Écran tactile 10,1"

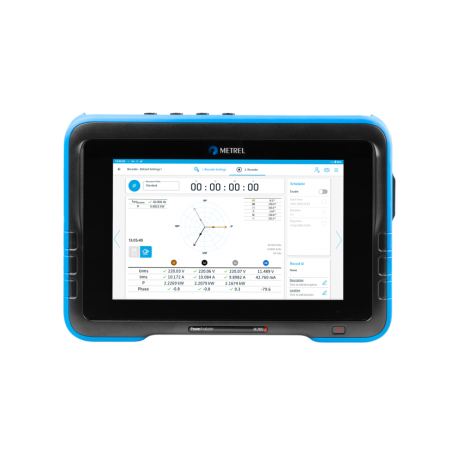

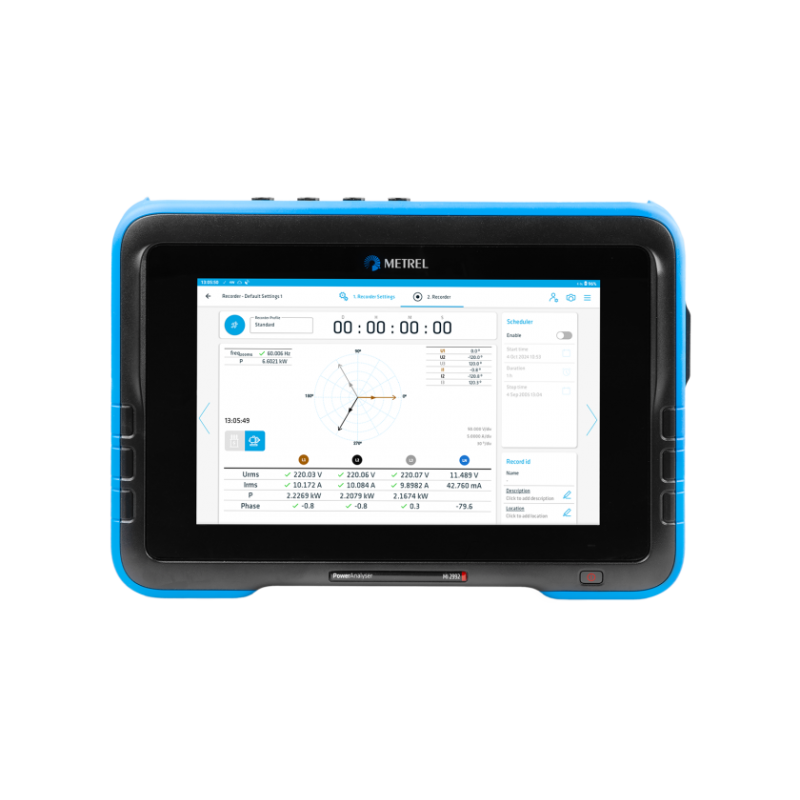

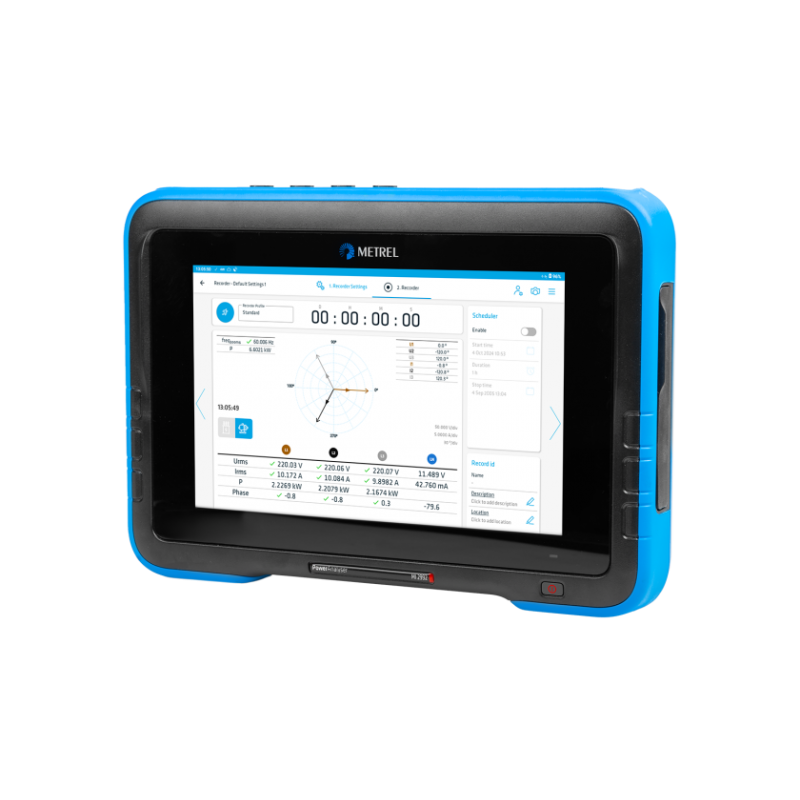

L'analyseur de puissance MI 2992 est un analyseur de qualité de puissance triphasé portable doté d'un grand écran tactile couleur de 10,1 pouces. Son assistant intuitif étape par étape permet aux utilisateurs de détecter rapidement les paramètres de qualité de puissance sans configuration complexe, pour l'enregistrement à long terme comme pour le dépannage terrain.

  • Conformité totale à la norme CEI 61000-4-30 Classe A
  • Fréquence d'échantillonnage 40 k échantillons/seconde, résolution 24 bits sur 9 voies
  • 4 voies de tension (jusqu'à 1000 VRMS, CAT III/1000V) et 4 voies de courant avec reconnaissance automatique des pinces
  • Analyse harmonique et interharmonique jusqu'au 63e rang, mesure des suprarmoniques 2,1-14,9 kHz
  • Capture simultanée des événements, transitoires, courants d'appel, RVC et alarmes utilisateur
  • Logiciel PC MPVision pour téléchargement, analyse avancée et génération de rapports (EN 50160, IEEE 519...)

Présentation générale

La plateforme du MI 2992 permet une analyse complète des données directement sur l'appareil, y compris les mesures en direct et l'examen des données enregistrées. Les utilisateurs peuvent accéder aux tendances de tous les paramètres enregistrés, ainsi qu'aux événements, transitoires et courants d'appel. L'accès à distance via VNC Viewer permet de contrôler entièrement l'instrument depuis n'importe quel ordinateur, quel que soit son emplacement.

Fonctions de mesure

  • Tension : TRMS, DC, fondamentale, sous-tension, surtension, crête, facteur de crête (4 voies)
  • Courant : TRMS, DC, fondamental, crête, facteur de crête (4 voies)
  • Prise en charge de connexions 1U, 2U (divisée), 3U, triangle ouvert, 4U, INV-3U, INV-1U
  • Puissances : combinées, fondamentales, non fondamentales, actives, non actives, apparentes, inductives, capacitives
  • Mesures de déséquilibre de charge, consommée/générée
  • Mesure du papillotement (flickers), facteur K
  • Énergie active, réactive, produite, consommée
  • Facteur de puissance, facteur de puissance de déplacement, cos φ et tg φ
  • Mesure de la température

Avantages

  • Catégorie de surtension CAT IV 600 V / CAT III 1000 V
  • Alimentation intégrée à large plage (85-500 VAC) et batterie Li-ion
  • Connexion directe au système 1500 DC à l'aide de l'atténuateur S 2149
  • Communication avancée : USB Type-C, Ethernet 10/100/1000 Mbit/s, Wi-Fi 802.11 ac certifié, Bluetooth 4.2/BLE
  • Enregistreur de formes d'onde et transitoires, déclenché par événement, alarme ou niveau

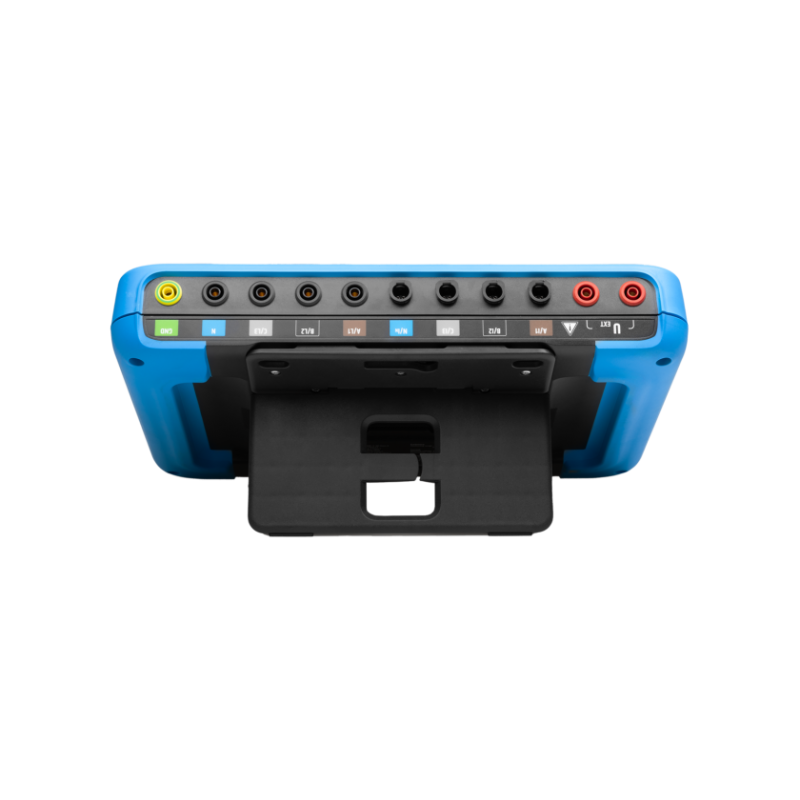

  • Support pliable intégré pour une utilisation facile sur le terrain
  • Synchronisation horaire NTP et GPS (via accessoire A 1355)

Applications

  • Évaluation de la qualité de l'alimentation électrique et dépannage en basse et moyenne tension
  • Optimisation de la consommation d'énergie
  • Vérification des performances des équipements de correction de puissance
  • Analyse à long terme et maintenance prédictive
  • Vérification de la capacité du système électrique avant ajout de charges
  • Capture des transitoires

Caractéristiques techniques principales

Entrées de tension et de courant

CaractéristiqueValeur
Nombre d'entrées tension5 (3 phases, 1 neutre, 1 PE)
Tension d'entrée maximale1000 Vrms / 1000 Vdc (1414 Vpk)
Impédance d'entrée (tension)20 MΩ entre P-P, P-N, P-PE et N-PE
Fréquence d'échantillonnage40 k échantillons/seconde
RésolutionÉchantillonnage synchrone 24 bits sur 9 voies
Bande passanteDC à 20 kHz
Gamme de fréquences secteur42,5-69,0 Hz ; 5-130 Hz (VFD) ; 335-465 Hz
Nombre d'entrées courant4 (3 phases et 1 neutre)
Impédance d'entrée (courant)101 kΩ

Fonctions de mesure et précision

FonctionPrécision
Puissance (P, Q, S)CEI 61557-12 Classe 1
Puissance (PF)CEI 61557-12 Classe 0,5
Énergie (Ep)CEI 62053-21 Classe 1
Énergie (Eq)CEI 62053-23 Classe 2
Harmoniques (DC-63e) @ 50/60 HzCEI 61000-4-7 Classe I
Papillotement (flicker)CEI 61000-4-15 Classe F1
Baisse, hausse±0,2 % ±1 cycle
Température-10 à 85°C, ±0,5°C

Enregistreurs

CaractéristiqueValeur
Mémoire6 Go eMMC interne + microSD externe jusqu'à 32 Go
Période d'intégration200 ms, 1 s à 2 h
Durée d'enregistrement> 1 an (selon carte SD, intervalle 10 min)
Enregistreur de formes d'ondeJusqu'à 10 s, pré-déclenchement 1 s, 1500 enregistrements
Enregistreur transitoire40 k éch./s, 500 ms, déclencheur enveloppe/niveau

Caractéristiques générales

CaractéristiqueValeur
AffichageÉcran couleur LCD 10,1", 1280x800 px, rétroéclairé
CommunicationUSB Type-A, USB Type-C, Ethernet, RS-232, Wi-Fi, Bluetooth
Synchronisation horaireNTP ; récepteur GPS en option (A 1355)
Alimentation électrique100-500 V ±10 % (90-550 V), 45-65 Hz
BatterieLi-ion, 14,8 V @ 4400 mAh
Catégorie de surtensionCAT IV 600 V / CAT III 1000 V
Poids2,5 kg
Dimensions320 x 230 x 60 mm

Compatibilités / Normes

  • Sécurité : EN 61010-1
  • Mesures : CEI/EN 61000-4-30 Classe A, CEI/EN 61557-12, CEI/EN 61000-4-7 Classe I, CEI/EN 61000-4-15, EN 50160, IEEE 1459, IEEE 519
  • CEM : EN 61326

Contenu de la livraison

Trois kits disponibles selon les besoins :

  • MI2992AD (Kit avancé) : analyseur MI 2992, 4x pinces flexibles A 1502 (30/300/3000 A), 4x sondes de test A 1778, pinces crocodile (marron, noire, grise, verte, bleue), câbles de test, sonde de température, câble d'alimentation, câble USB-C, câble Ethernet, mallette rigide A 1776, logiciel MPVision, rapport de test
  • MI2992EU (Kit Euro) : identique au kit avancé avec 4x pinces flex A 1227 (30/300/3000 A)
  • MI2992ST (Kit standard) : sans pince ampèremétrique

Pour en savoir plus sur le MI 2992, téléchargez la fiche technique ou contactez-nous.
