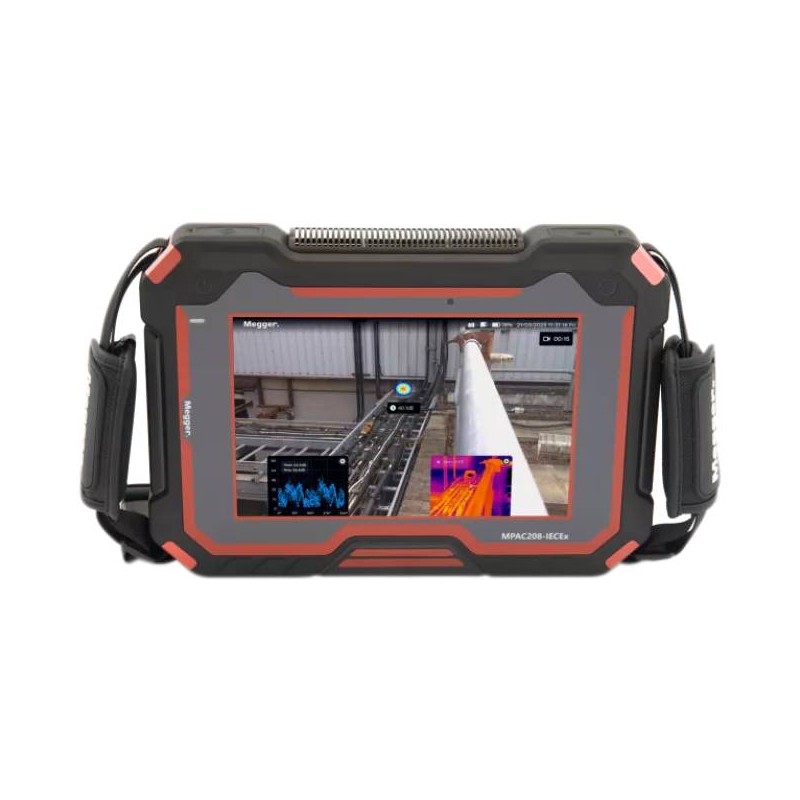

La MPAC208 est une caméra d'imagerie acoustique professionnelle conçue pour détecter en un instant les sources ultrasoniques dans les environnements industriels. Elle permet aux équipes de maintenance d'identifier fuites de gaz, détériorations mécaniques et décharges partielles (DP) sur les installations haute tension, sans interrompre l'exploitation.

• Réseau de 208 microphones MEMS – sensibilité 2 kHz à 100 kHz
• 3 modes de fonctionnement : fuite de gaz, décharge partielle, mécanique
• Portée de détection jusqu'à 200 m
• Fusion caméra optique 13 MP + écran tactile capacitif 8"
• Guidage directionnel SoundScan™ pour localiser les sources hors cadre
• Compatible module thermique en option (corrélation acoustique/thermique)

Existe aussi en version ATEX

Présentation générale

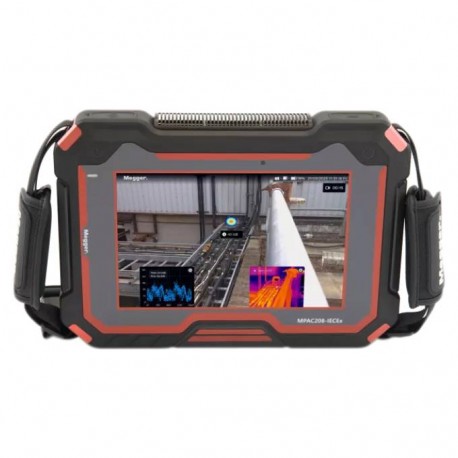

Au cœur de la MPAC208 se trouve un groupe de 208 microphones MEMS offrant une sensibilité de 2 kHz à 100 kHz, permettant de détecter même les très petites fuites et les signatures ultrasoniques les plus subtiles. Les données acoustiques sont fusionnées en temps réel avec une caméra optique 13 MP et affichées sur un écran tactile capacitif de 8 pouces, avec des superpositions visuelles claires rendant les sources sonores immédiatement identifiables. La version MPAC208-IECEx reprend toutes les fonctionnalités du modèle standard, avec une certification pour les atmosphères explosives de classe 2.

Principe de fonctionnement

Le mode Focus isole les signaux ultrasoniques ciblés en supprimant le bruit de fond, même en environnement industriel bruyant. Le guidage directionnel SoundScan™ aide les techniciens à localiser rapidement les sources situées hors du champ visuel, réduisant le temps d'inspection sur site.

Trois modes de fonctionnement

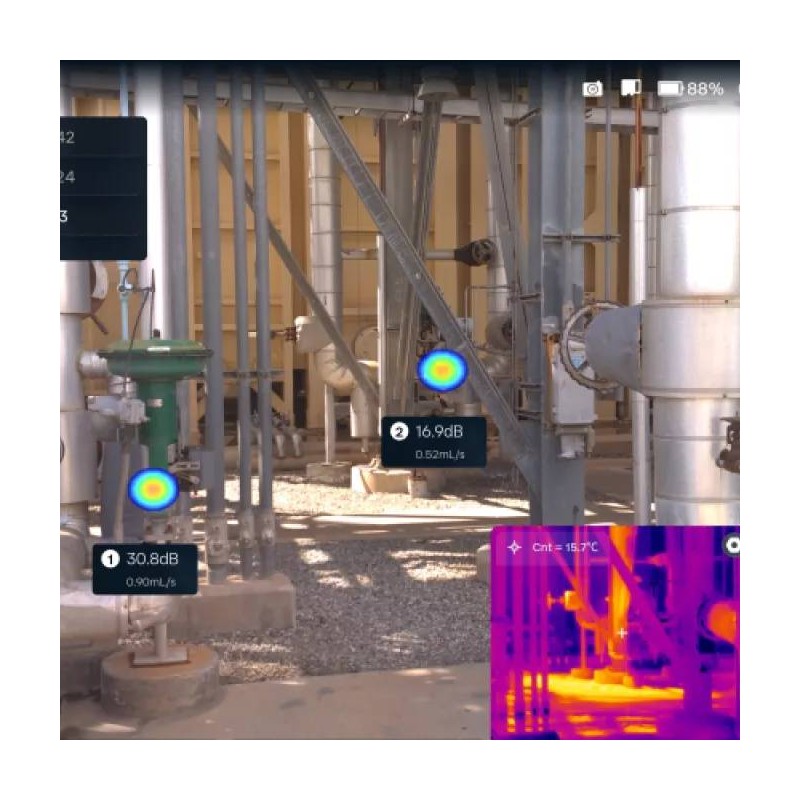

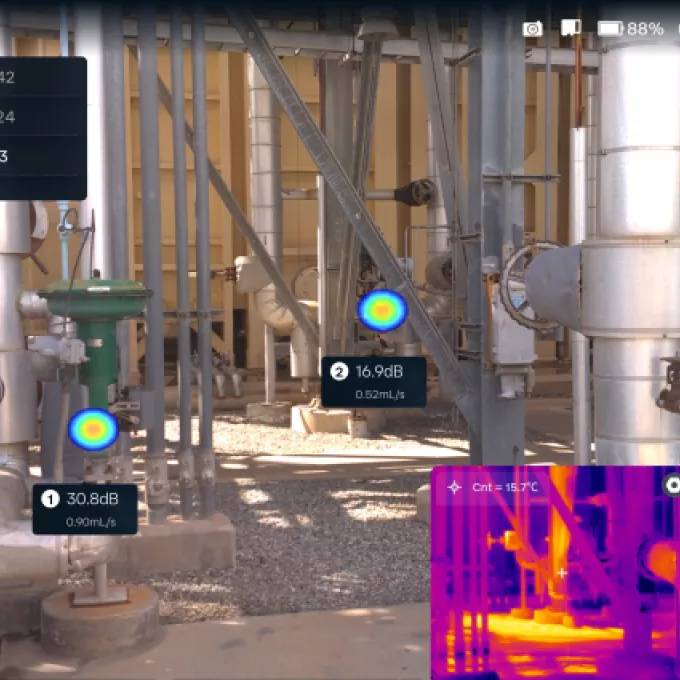

• Mode Fuite de gaz : estimation automatique du débit de fuite, de l'impact coût et de la distance à la source, pour hiérarchiser les réparations
• Mode Décharge partielle : capture de l'activité DP et analyse à résolution de phase (PRPD) pour la détection précoce et la classification des types de décharge
• Mode Mécanique : identification de l'usure des roulements, des fuites de soupapes, de la cavitation et des signes d'usure vibratoire via signatures ultrasoniques

Avantages

• Diagnostic sans contact et sans arrêt de production
• Hiérarchisation des interventions basée sur des données chiffrées (débit, coût)
• Corrélation acoustique/thermique pour accélérer l'analyse des causes premières
• Léger et robuste (1,4 kg, IP54) pour une utilisation terrain intensive

Applications / cas d'usage terrain

• Détection de fuites d'air comprimé et de gaz en usine
• Surveillance des décharges partielles en poste électrique et sur appareillage HT
• Inspection à distance lors de travaux en hauteur sur lignes aériennes
• Diagnostic mécanique préventif sur machines tournantes, vannes, roulements

Caractéristiques techniques

Compatibilités

• Module d'imagerie thermique en option (corrélation acoustique/thermique)
• Accessoire MPAC-V pour vérification terrain (réponse en fréquence, SPL, calibration de localisation)

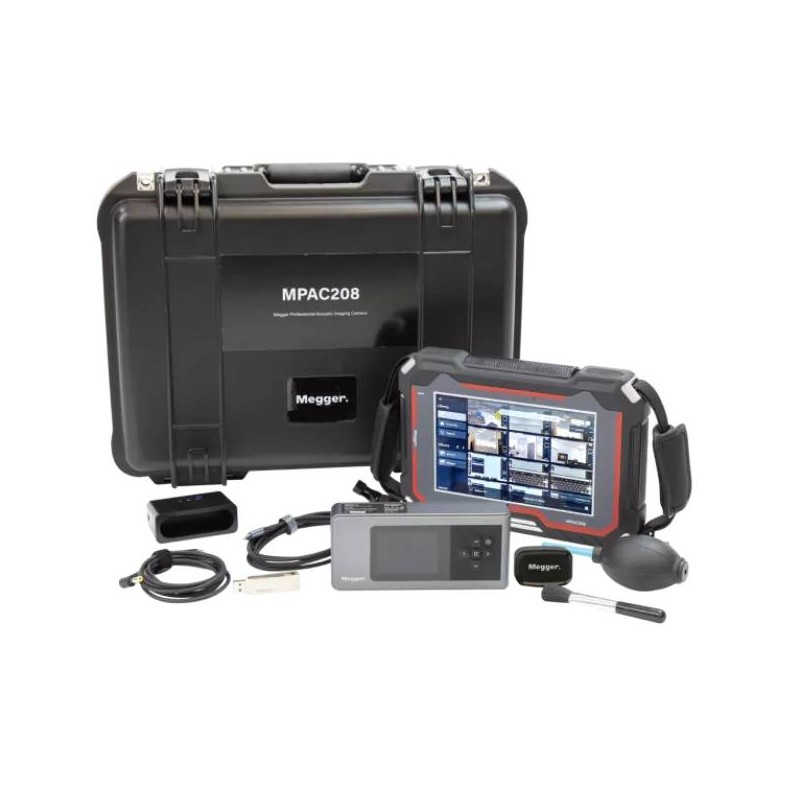

• Disponible en Kit PRO avec MPAC-V et MPAC-TM640

Contenu de la livraison

• Caméra MPAC208
• 2 batteries intelligentes interchangeables (5 h chacune)
• Chargeur et câbles
• Mallette de transport de protection

Disponible en version Kit avec un vérificateur/générateur d'ultrasons MPAC-V et un module de caméra thermique avec une résolution de 640 × 512

Pour en savoir plus sur la MPAC208, téléchargez la fiche technique ou contactez-nous.
