MFT-X1 - Testeur d'installation électrique multifonction - MEGGER

Caractéristiques du MFT-X1

• Batterie Li-ion plug-in, sans outil : changement en quelques secondes, plus de 15 h d'autonomie (profil de test type quotidien)
• Impédance de boucle haute résolution 0,001 Ω, avec un courant de calcul de 50 kA
• Mesure d'impédance de boucle sans déclenchement à 2 et 3 fils, avec l'indicateur de confiance Megger breveté (environ 7 secondes sur circuit silencieux)
• Test d'impédance avancé True Loop
• Test de bornes de recharge de VE avec l'adaptateur EVX100 : DDR de type B, DDR (RDC) 6 mA et boucle sans déclenchement à 3 mA
• Test à séquence automatique des DDR configurable : séquence complète ou tests choisis, avec test en rampe de 10 mA à 1 000 mA
• Mesures de fuite par pince ampèremétrique (pince MCC1010 en option)
• Transfert Bluetooth des résultats vers un appareil mobile Android ou iOS exécutant CertSuite, synchronisés avec le cloud Megger
• Mesure automatique de la chute de tension
• Alarme de détection de PE sous tension au bouton de test
• Boîtier IP54, écran TFT couleur 480 x 272 avec mode noir et blanc, commandes dupliquées à l'écran pour une utilisation même avec des gants

Applications du MFT-X1

• Test des bornes de recharge de VE (IRVE)
• Test des panneaux photovoltaïques domestiques
• Test des moteurs et générateurs
• Test des machines
• Test de sécurité des appareils portables et des appareils électroménagers
• Fabrication de tableaux électriques et d'appareillage de connexion
• Test de câble
• Utilisation dans les écoles et les universités : interface simple et configuration de test clairement visible, qui réduisent le temps de formation

Test des bornes de recharge de véhicules électriques (IRVE)

• DDR de type B : types B et B(S), courants assignés 10, 30, 100 et 300 mA
• DDR (RDC) de 6 mA : courant de test de 2,0 mA augmentant à 6,3 mA sur 2 s, puis maintenu 10 s, avec un temps de déclenchement mesuré à ±1 % ±1 ms (avec DDR de type A de 30 mA)
• Boucle 3 fils sans déclenchement sur DDR VE : courant de test de 3 mA, pour les circuits de borne de recharge protégés par un RDC et un DDR de type A de 30 mA ou plus
• Séquence automatique configurable : séquence complète de tests DDR ou sélection des seuls tests nécessaires, avec test en rampe
• Autres tests de l'installation : isolement jusqu'à 1 000 V, continuité, boucle, terre, chute de tension et tension de défaut (0 à 253 V)
• Transfert des résultats vers CertSuite par Bluetooth pour la documentation

Accessoires du MFT-X1

• Sonde de test commutée SP5
• Cordons de test rouge, bleu et vert, avec sondes, pinces et grippe-fils
• Kit piquet et cordons de test de terre
• Batterie Li-ion 4 400 mAh et chargeur
• Adaptateur d'interface de prise secteur (selon modèle : SIA45 Schuko pour le MFT-X1-SC, SIA50 pour le MFT-X1-CH)
• Lanière de cou
• Boîtier de transport rigide multi-usage
• Guide de démarrage rapide et certificat d'étalonnage

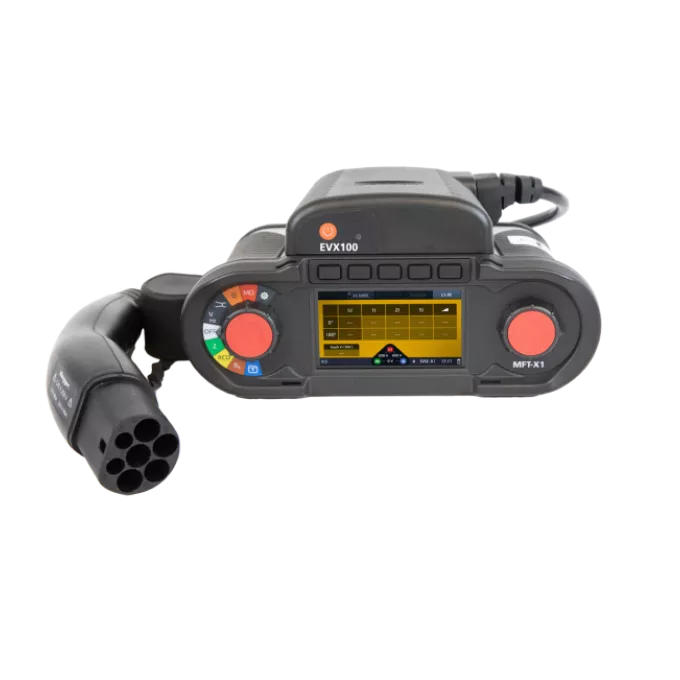

Testez les bornes de recharge VE avec l'adaptateur EVX100

Associé au MFT-X1, l'adaptateur EVX100 Megger permet de réaliser les tests automatisés des bornes de recharge Mode 3 monophasées et triphasées jusqu'à 22 kW. Il se fixe directement sur le MFT-X1 — sans câble d'interconnexion — et est piloté directement par l'appareil pour une utilisation plus rapide et sans risque d'erreur de sélection.

• Tests automatisés des bornes de recharge Mode 3 jusqu'à 22 kW
• Montage direct sur le MFT-X1 — aucun câble d'interconnexion
• Piloté par le MFT-X1 — changement d'état CP automatique, sans déplacement au tableau
• Batterie interne rechargeable via USB-C
• Connecteur Type 2 fourni — Type 1 disponible en option
• Compatible logiciel CertSuite Installation pour la génération de certificats

Pour en savoir plus sur le MFT-X1, téléchargez la fiche technique ou contactez-nous.
