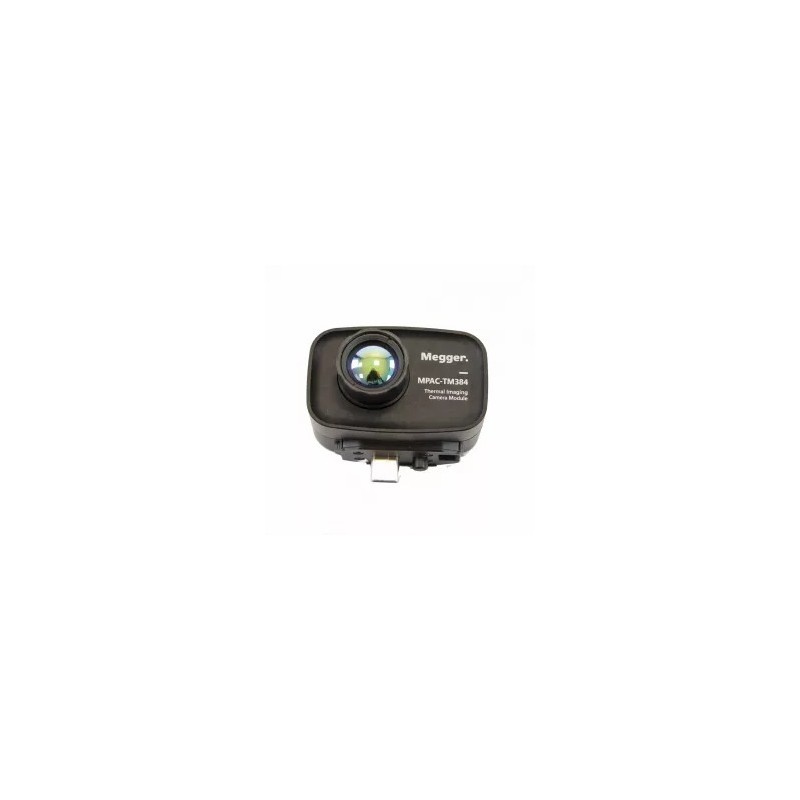

Le module MPAC-TM étend les capacités de la caméra Megger MPAC208 en ajoutant l'imagerie thermique à la détection acoustique. Grâce à sa connexion USB-C simple et codée, il s'installe en quelques secondes sans configuration supplémentaire, pour corréler instantanément anomalies thermiques et signatures ultrasoniques.

• Résolution thermique 384 x 288 px (TM384) ou 640 x 512 px (TM640) selon le niveau d'exigence
• Connexion plug and play USB-C — firmware MPAC208 nativement compatible
• Plage de mesure -20°C à +550°C — précision ±3%
• Zoom numérique x1 à x6 pour affiner le pointage des anomalies
• Réglage des paramètres de mesure (émissivité, distance, réflexion, humidité...)
• Export des images et vidéos thermiques vers le logiciel Analyst
• Boîtier aluminium robuste, résistant aux chutes de 1,2 m

Présentation générale

Le MPAC-TM384 embarque un capteur 384 x 288 pixels (pixel pitch 17 µm) et un champ de vision de 28,4° x 21,4°. Il couvre l'ensemble des inspections courantes sur tableaux électriques, moteurs et équipements industriels standard.

Le MPAC-TM640 monte en gamme avec un capteur 640 x 512 pixels (pixel pitch 12 µm), un IFOV de 0,923 mrad et un rapport D:S de 90:1. Il est taillé pour les diagnostics exigeants sur grandes surfaces, équipements distants ou lorsque la finesse de résolution est critique. Les deux modèles partagent la même sensibilité thermique NETD de 60 mK et la même plage de température.

Principe de fonctionnement

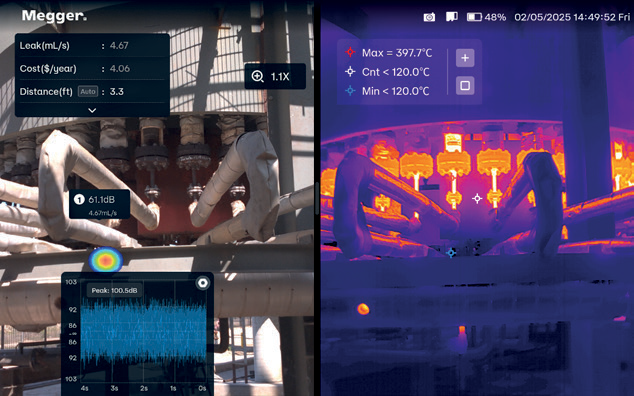

Une fois connecté, le module transmet ses données thermiques directement à l'interface du MPAC208, où l'opérateur peut ajuster les paramètres de mesure (échelle de température, unité, distance, émissivité, correction thermique, température ambiante, réflexion, humidité) pour affiner la précision des relevés et documenter l'actif inspecté. Le zoom numérique x6 permet de pointer précisément la zone d'intérêt.

Avantages

• Corrélation immédiate des anomalies thermiques et acoustiques sur un même instrument
• Aucune configuration requise : compatibilité native avec le firmware MPAC208

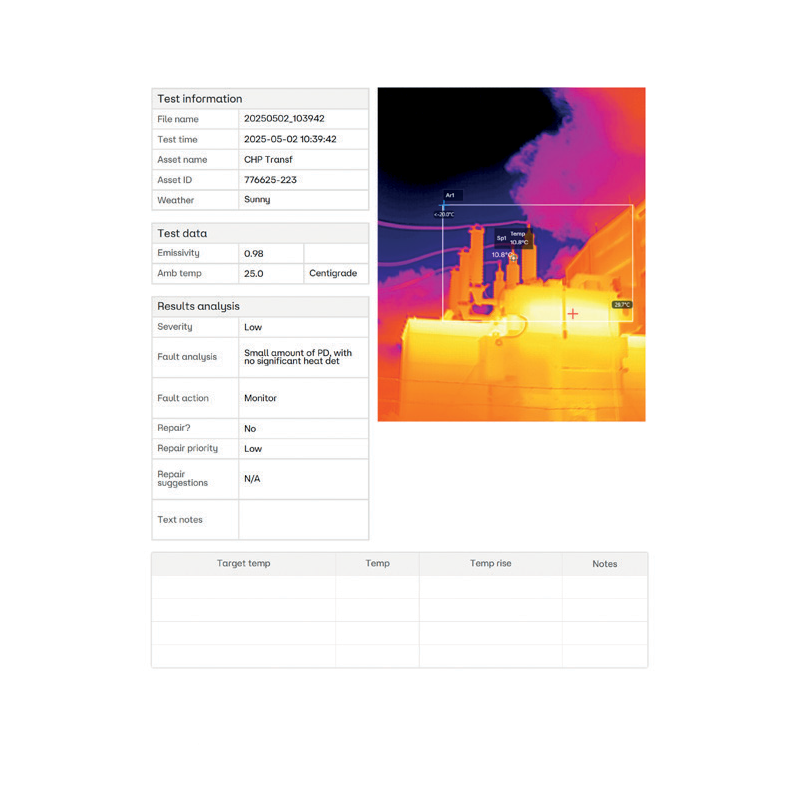

• Rapports combinés (thermique + acoustique) générés via le logiciel Analyst
• Boîtier aluminium compact et durable, adapté à un usage terrain intensif

Applications / cas d'usage terrain

• Corrélation de points chauds électriques avec des décharges partielles détectées
• Identification de fuites thermiques sur réseaux vapeur ou air comprimé
• Diagnostic mécanique combiné (échauffement + signature ultrasonique) sur machines tournantes
• Documentation d'actifs avec rapport thermique et acoustique intégré

Caractéristiques techniques

Compatibilités

• Compatible exclusivement avec la caméra acoustique Megger MPAC208 / MPAC208-IECEx
• Connexion USB-C codée, plug-and-play
• Export des données vers le logiciel Analyst (rapports thermique + acoustique)

Contenu de la livraison

• Module thermique MPAC-TM384 ou MPAC-TM640
• Capuchon de protection de l'objectif

Pour en savoir plus sur le module MPAC-TM384 et le MPAC-TM640, téléchargez la fiche technique ou contactez-nous.
