RotAlign Elite – Système d'alignement laser d'arbres haute précision – 20x20mm / 14 trains – Fluke
RotAlign Elite : la référence en alignement laser adaptatif haute précision
- Laser ajustable, portée optique 20x20mm, erreur < 1 %
- Supporte machines jusqu'à 14 trains et multiacouplement
- ASI : Intelligence Situationnelle Active pour mesures fiables
- Mesure vibratoire intégrée + tendance en direct
- Tablette 8" IP65, autonomie jusqu'à 11h
RotAlign Elite

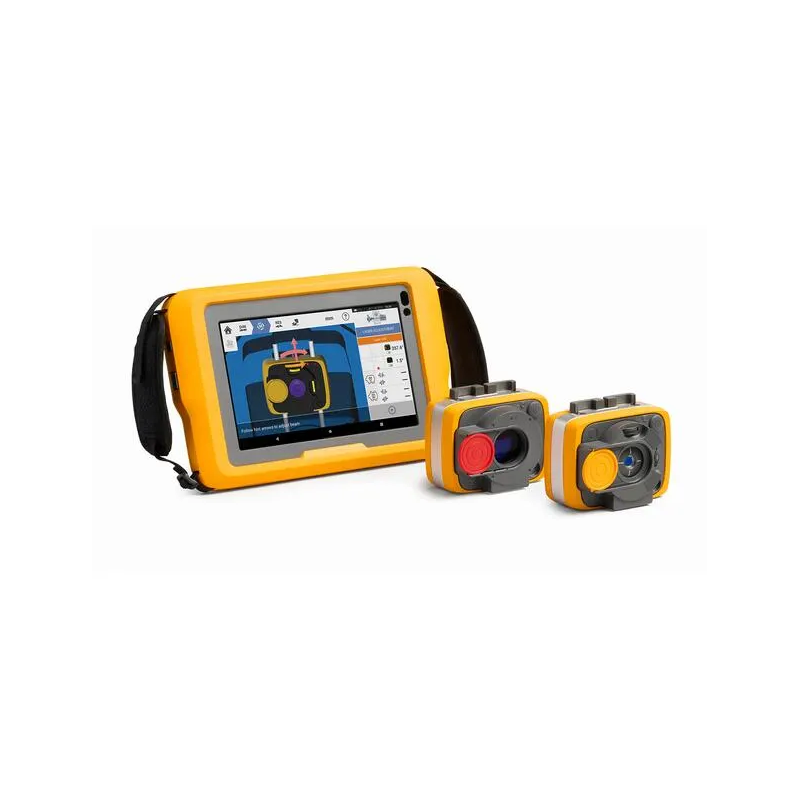

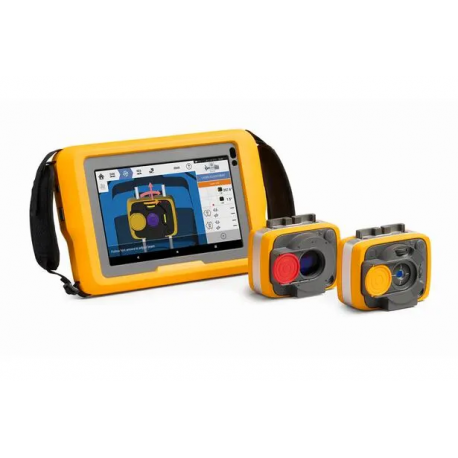

Fluke - RotAlign Elite – Système d'alignement laser d'arbres haute précision – 20x20mm / 14 trains
Successeur du RotAlign Touch premium avec SensAlign 7, le RotAlign Elite offre un alignement de précision incomparable grâce à un capteur unique et des détecteurs doubles qui étendent la distance optique. Son laser ajustable s'adapte à tous types de machines, garantissant polyvalence et efficacité même dans les configurations industrielles les plus complexes.
- Laser ajustable et détecteurs doubles pour une précision accrue sur longues distances
- Supporte les configurations avancées : machines jusqu'à 14 trains, multiacouplement, alignement de cardan in-situ
- ASI (Active Situational Intelligence) : compensation en temps réel des erreurs ambiantes et humaines
- Mesure de vibration intégrée et suivi de tendance en direct
- Envoi direct par e-mail, rapports personnalisables et calculateur de ROI intégré
- Modes Intelli (IntelliSweep™, VertiSweep™) pour simplifier les tâches complexes
Présentation générale
Conçu par les experts en alignement de Fluke/Prüftechnik, le RotAlign Elite se positionne comme la solution haut de gamme de la famille RotAlign, dédiée aux tâches d'alignement avancées. Interface guidée en 3 étapes (dimension, mesure, résultat), utilisable par pratiquement tout technicien.
Principe de fonctionnement
Le différenciateur de la technologie laser unique se situe dans la carcasse du capteur : un seul faisceau laser est divisé en deux, atteignant deux détecteurs séparés à distance invariable. Combinée aux détecteurs PSD HD, aux inclinomètres MEMS et à l'extension Freeze-Frame, cette architecture fournit des données précises même en cas de désalignement extrême, sans pré-alignement manuel.
Avantages
- ASI : orientation active de l'utilisateur, filtrage des erreurs environnementales et humaines en temps réel
- Mouvement Actif Simultané dans les plans vertical et horizontal
- Diagnostic softfoot avancé et alignement vertical avec VertiSweep
- Kits de fonctionnalités évolutifs Starter / Starter Plus / Advanced / Expert, upgradables sur le terrain
- Tablette 8" IP65, robuste, avec version verrouillée ou déverrouillée (apps tierces CMMS, vibration, thermographie)
Applications

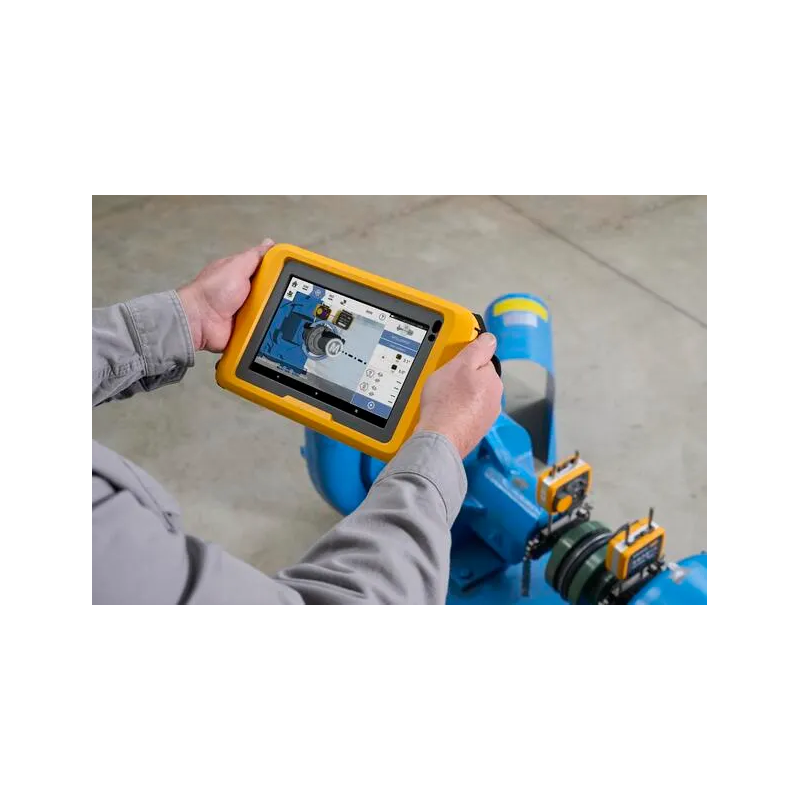

- Alignement de précision sur machines industrielles complexes (trains multiples, multiacouplement)
- Alignement de cardan in-situ et turbomachines
- Maintenance prédictive avec mesure vibratoire intégrée
- Environnements industriels exigeants : usines, installations énergétiques
Caractéristiques techniques principales
Capteur RotAlign Elite
| Fonction | Caractéristique |
|---|---|
| Type | 6 axes, 2 plans (4 axes de déplacement, 2 angles) |
| Portée optique | 20 x 20 mm |
| Résolution | 1 µm ; angulaire 5 µRad |
| Erreur | < 1 % |
| Mesure de vibration | Vitesse RMS 10 Hz à 1 kHz |
| Inclinomètre | Résolution 0,1° ; erreur roulis ±0,5° / tangage ±2° |
| Batterie | Li-ion 3,6 V, 8 Wh – autonomie 55h – USB-C |
| Connectivité | BT LE 2,4 GHz + USB 2.0 haute vitesse – portée radio 50 m |
| Indice de protection | IP65 |
| Dimensions / Poids | Env. 104 x 85 x 59 mm / env. 313 g |
Laser RotAlign Elite
| Fonction | Caractéristique |
|---|---|
| Type | Diode laser à semi-conducteur, classe 2 |
| Puissance | < 1 mW |
| Longueur d'onde | 630 à 640 nm (rouge visible) |
| Distance de séparation | Jusqu'à 10 m |
| Réglage | Oui (laser ajustable) |
| Batterie | Li-ion 3,6 V, 8 Wh – autonomie 90h |
| Indice de protection | IP65 |
| Dimensions / Poids | Env. 104 x 85 x 59 mm / env. 320 g |
Tablette d'alignement
| Fonction | Caractéristique |
|---|---|
| Processeur | Octa-Core, 2,2 GHz (2) + 1,8 GHz (6) |
| Mémoire | 4 Go RAM / 64 Go stockage Flash |
| Écran | 8" WXGA 1280x800, verre Gorilla Glass, 600 nits |
| Batterie | 6100 mAh Li-ion, autonomie jusqu'à 11h, USB-C |
| Connectivité | Wi-Fi 6, Bluetooth 5.1, RFID intégré |
| Caméra | 13 MP arrière avec flash LED / 5 MP avant |
| Indice de protection | IP65, test de chute 1,2 m |
| Dimensions / Poids | 267 x 171 x 35 mm / 930 g |

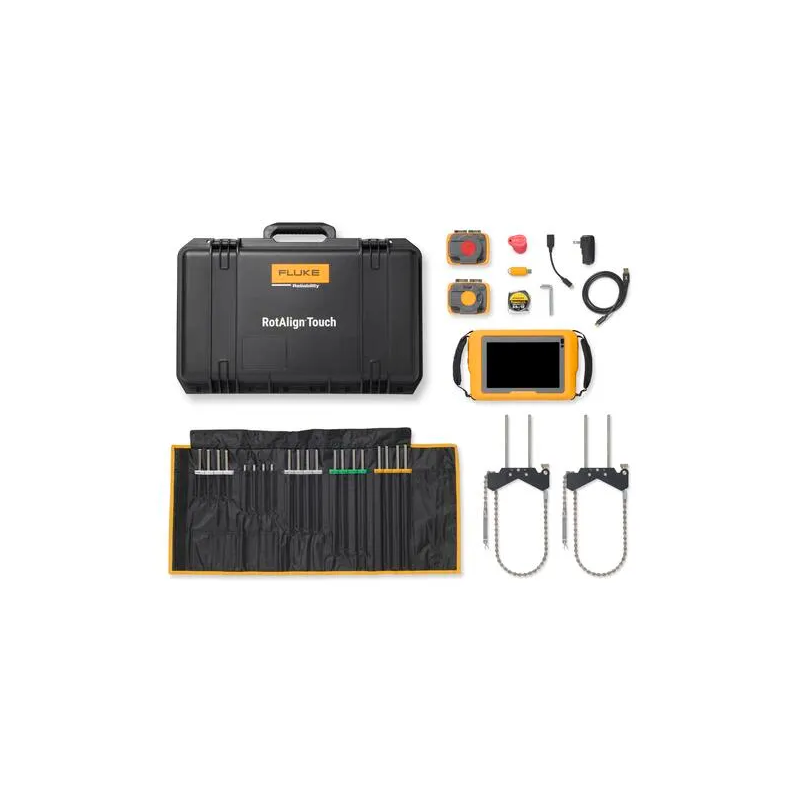

Contenu de la livraison
- Tablette d'alignement RotAlign Elite 8" (version verrouillée ou déverrouillée selon configuration)
- Capteur RotAlign Elite
- Module laser RotAlign Elite ajustable
- Câbles de charge USB-C
- Mallette de transport renforcée standard HPX (test de chute 2 m)
Pour en savoir plus sur le RotAlign Elite, téléchargez la fiche technique ou contactez-nous.
