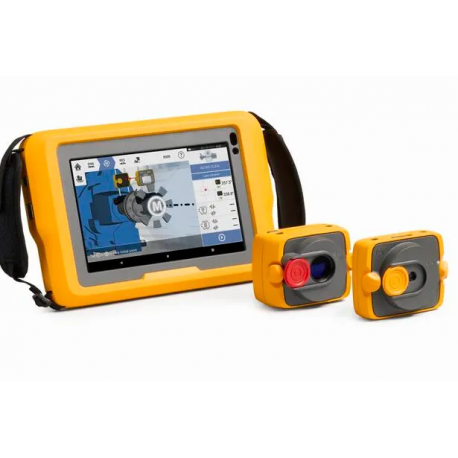

RotAlign Core – Système d'alignement laser d'arbres 6 axes – Précision 1 µm / IP65 – Fluke
RotAlign Core : l'alignement laser simplifié pour vos machines rotatives
- Laser unique non réglable : installation en un seul capteur
- Résolution 1 µm / 10 µRad angulaire
- Live Move : corrections en temps réel H et V
- Connectivité Cloud et logiciel PC ARC 4.0
- IP65, batterie Li-ion 30h d'autonomie
RotAlign Core
Fluke - RotAlign Core – Système d'alignement laser d'arbres 6 axes – Précision 1 µm / IP65
RotAlign Core a été développé par les experts en alignement de Fluke/Prüftechnik pour résoudre les problèmes d'alignement d'arbres aussi simplement que possible. Conçu pour les machines standard et les tâches d'alignement quotidiennes, il combine matériel, logiciel et connectivité sans fil pour des mesures précises, directement synchronisées vers le Cloud.
- Technologie laser unique : un seul capteur, laser non réglable, installation rapide
- Deux détecteurs de position HD (PSD) + inclinomètres MEMS
- Alignement haute précision même en cas de défaut extrême, sans pré-alignement manuel
- Simultaneous Live Move : visualisation et correction en temps réel dans les plans vertical et horizontal
- Interface guidée en 3 étapes : dimensions, mesures, résultats
- Calculateur de ROI intégré et rapports personnalisables
Présentation générale
RotAlign Core fait partie de la gamme RotAlign de Fluke/Prüftechnik, positionné comme la solution d'entrée de gamme pour les tâches d'alignement quotidiennes sur machines standard. Il repose sur une tablette unifiée disponible en version verrouillée (usage dédié) ou déverrouillée (accès complet, applications tierces CMMS, vibration, thermographie).
Principe de fonctionnement

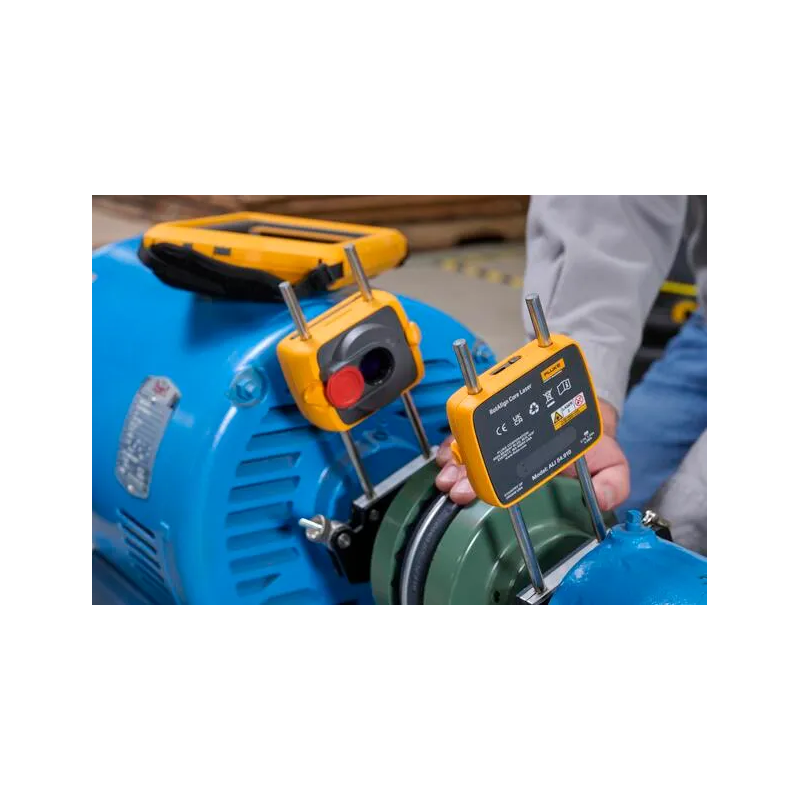

Le capteur intègre deux détecteurs de position HD (PSD) et des inclinomètres MEMS. Associés à la capacité d'extension du détecteur, ces éléments mesurent et documentent l'état d'alignement initial indépendamment de l'ampleur du défaut. La fonction Simultaneous Live Move permet de laisser le laser et les têtes de capteurs en place pendant le calage de la machine, avec des smileys colorés indiquant la qualité de l'alignement en temps réel.
Avantages
- Balayage continu pour une configuration rapide
- Mode multipoint pour machines à paliers lisses, arbres couplés et non couplés
- Fonction Machine à 3 trains : mesure simultanée de tous les couplages
- Kits de fonctionnalités évolutifs Starter / Advanced / Expert, upgradables sur le terrain
- Partage de données Cloud transparent avec le logiciel PC ARC 4.0
Applications
- Alignement d'arbres et de machines rotatives standard
- Maintenance de précision en industrie
- Mise en service et maintenance périodique d'installations basse et moyenne puissance
- Diagnostic de défauts d'alignement horizontal, angulaire et vertical
Caractéristiques techniques principales
Capteur RotAlign Core
| Fonction | Caractéristique |
|---|---|
| Type | 6 axes, 2 plans (4 axes de déplacement, 2 angles) |
| Portée optique | 14 x 14 mm |
| Résolution | 1 µm ; angulaire 10 µRad |
| Erreur | < 2 % |
| Taux de transmission | Env. 20 Hz |
| Inclinomètre | Résolution 0,1° ; erreur roulis ±1° / tangage ±3° |
| Batterie | Li-ion 3,7 V, 4,7 Wh – autonomie 30h – USB-C |
| Connectivité | BT LE 2,4 GHz + USB 2.0 – portée radio 50 m |
| Indice de protection | IP65 |
| Température de fonctionnement | -10°C à 50°C |
| Dimensions / Poids | 104 x 72 x 54 mm / env. 231 g |
Laser RotAlign Core
| Fonction | Caractéristique |
|---|---|
| Type | Diode laser à semi-conducteur, classe 2 |
| Puissance | < 1 mW |
| Longueur d'onde | 630 à 640 nm (rouge visible) |
| Distance de séparation | Jusqu'à 10 m |
| Réglage | Non (laser fixe) |
| Batterie | Li-ion 3,7 V, 4,7 Wh – autonomie 40h |
| Indice de protection | IP65 |
| Dimensions / Poids | Env. 101 x 75 x 37 mm / env. 190 g |

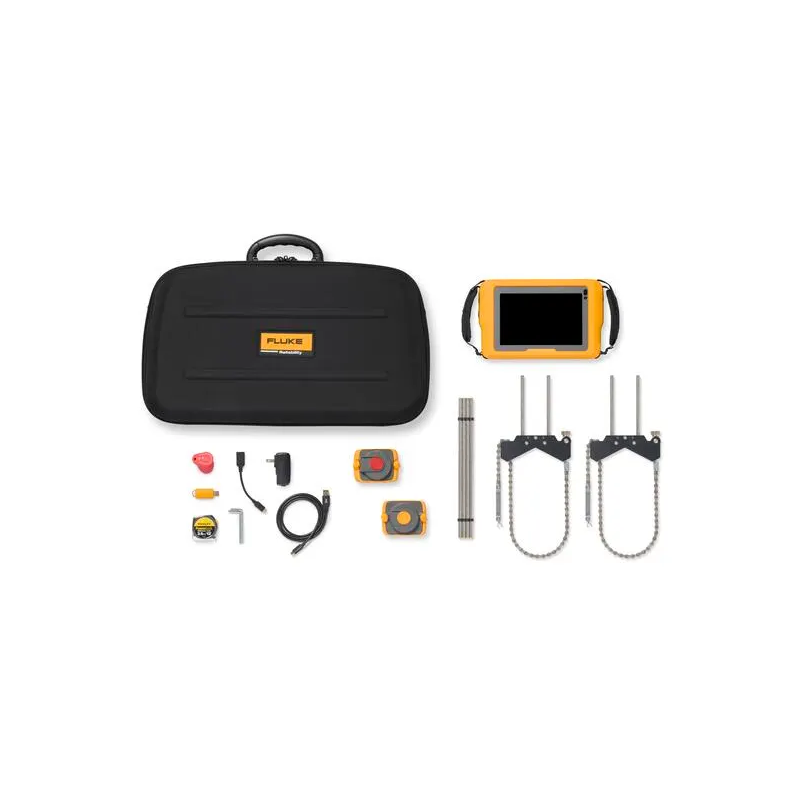

Contenu de la livraison

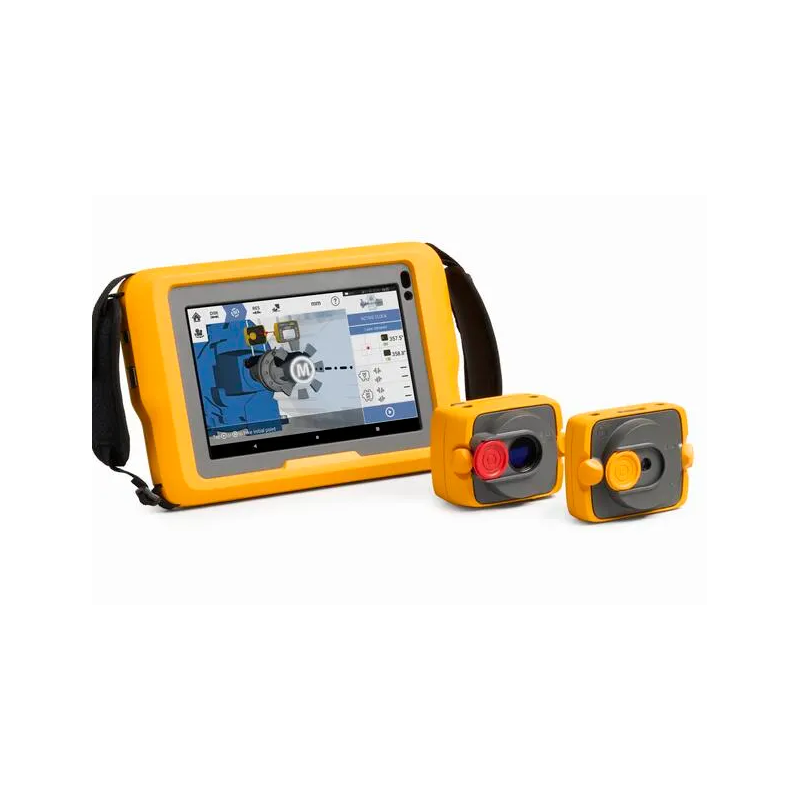

- Tablette d'alignement RotAlign Core (version verrouillée ou déverrouillée selon configuration)
- Capteur RotAlign Core
- Module laser RotAlign Core
- Câbles de charge USB-C
- Mallette de transport
Pour en savoir plus sur le RotAlign Core, téléchargez la fiche technique ou contactez-nous.
