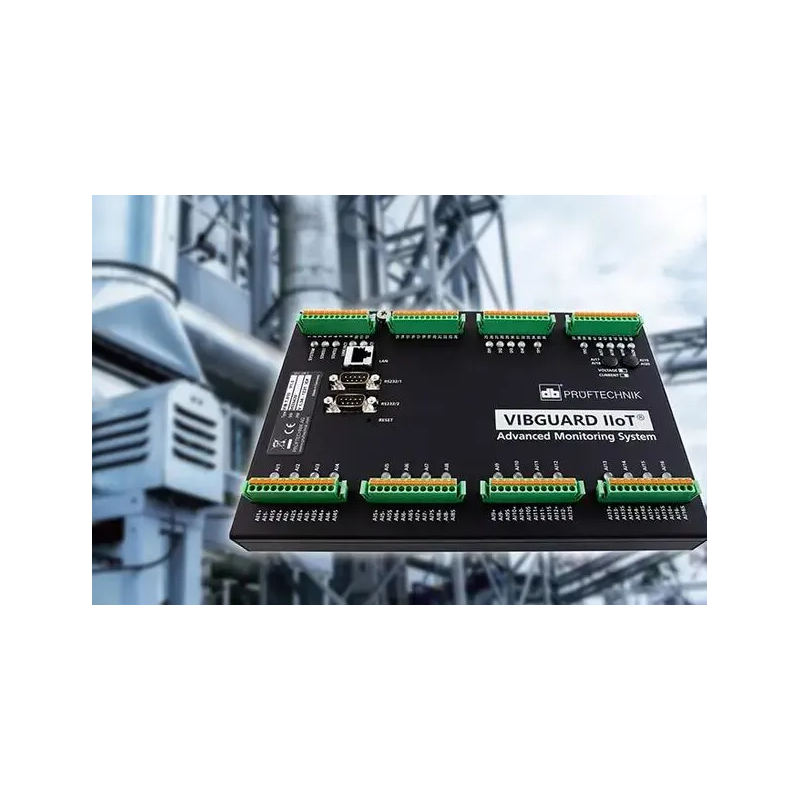

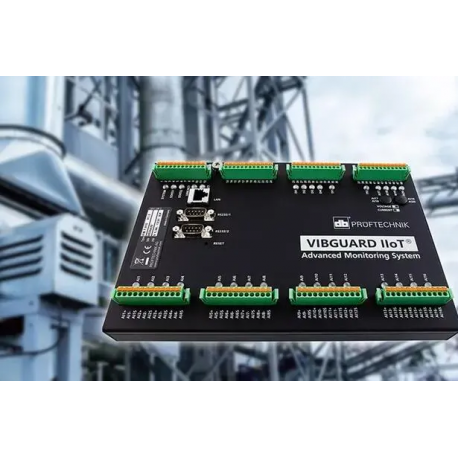

VibGuard IIoT – Système de surveillance vibratoire en ligne 20 voies – MQTT/Modbus/Ethernet – Fluke
VibGuard IIoT : la surveillance vibratoire connectée pour vos actifs critiques
- Monitoring 24/7, jusqu'à 20 voies synchrones
- Compatible Ethernet, Modbus TCP/RTU et MQTT
- Analyse via OmniTrend Center et OmniTrend Asset View
- Solution autonome ou intégrée au contrôle machine
- Boîtier IP66, protection étendue -20°C à +60°C
VibGuard IIoT
Fluke - VibGuard IIoT – Système de surveillance vibratoire en ligne 20 voies – MQTT/Modbus/Ethernet
Le VibGuard IIoT est la solution industrielle de référence pour la surveillance en ligne, fiable et continue, d'actifs critiques ou d'installations complètes. Grâce à son protocole MQTT intégré et reconnu internationalement, il s'intègre parfaitement dans tout programme de maintenance et de fiabilité IIoT, y compris pour les équipements situés en zones difficiles d'accès ou à risque.
- Surveillance 24/7 avec jusqu'à deux mesures par seconde et par voie
- Jusqu'à 20 voies synchrones : 16 voies vibration + 4 voies paramètres process
- Large éventail de paramètres mesurés pour localiser précisément la cause racine
- Compatible Ethernet (TCP/IP), Modbus (TCP/RTU) et MQTT
- Pilotage et analyse via le logiciel OmniTrend Center, supervision mobile via OmniTrend Asset View
- Boîtier robuste IP66, adapté aux environnements industriels exigeants
Présentation générale
Parce que la vibration d'une machine peut avoir de multiples origines, le VibGuard IIoT collecte une grande variété de paramètres pour caractériser et localiser la cause racine avec précision. Il peut être déployé de trois façons : en solution autonome pour un actif unique, en solution complète pour des installations complexes, ou en solution intégrée au sein d'un système de contrôle machine existant.
Principe de fonctionnement
Les causes de vibration excessive sont multiples : joints endommagés, roulements usés, défauts d'alignement, dilatation thermique, problèmes de lubrification, etc. Le VibGuard IIoT surveille l'état des actifs en continu et transmet les mesures au logiciel OmniTrend Center, où les équipes peuvent visualiser, évaluer, historiser et stocker l'ensemble des données entrantes.
Paramètres mesurés :
- Signaux temporels
- Valeurs globales
- Spectres FFT
- Cepstre
- Impulsion de choc (Shock Pulse)
- Orbites / trajectoire cinétique
- Impulsion tachymétrique
- Température
- Couple
Avantages
- Prolonge la durée de vie des machines et améliore la sécurité au travail
- Programme de maintenance ajusté aux besoins réels des actifs, plutôt qu'à un calendrier fixe
- Réduction des arrêts non planifiés et des coûts de main-d'œuvre
- Réduction de l'usage de pièces de rechange (roulements, accouplements, joints)
- Système plug-and-play : suivi des données dès la mise en service via OmniTrend Center
- Capacités de surveillance décentralisée
Applications
Le VibGuard IIoT s'utilise dans de nombreux secteurs : automobile, cimenterie, chimie, agroalimentaire, marine (on/offshore), mines et forage, pétrole et gaz, pétrochimie, pharmaceutique, production d'énergie, papeterie, sidérurgie, éolien, et bien d'autres.
Types d'équipements concernés : soufflantes et ventilateurs, téléphériques et remontées mécaniques, broyeurs à ciment, convoyeurs, grues, pompes moteur critiques, ascenseurs, escaliers mécaniques, réducteurs, hydrogénérateurs, machines-outils, foreuses minières, machines à papier, aciéries, bancs d'essai, propulseurs, éoliennes offshore.
Caractéristiques techniques principales
Module système VIB 7.8xx
| Caractéristique | Valeur |
|---|---|
| Entrées analogiques | 20 voies synchrones (16 vibration + 4 process) selon modèle — variantes VIB 7.800/7.810/7.811/7.815/7.820/7.825 |
| Entrées digitales | 4 entrées opto-coupleur 0-30V, seuil 3V |
| Entrées tachymétriques | 2 entrées fréquence ±30V DC/AC |
| Sorties digitales | 3 contacts relais inverseurs 30VDC/30VAC/2A |
| Sortie System OK | Relais NF, 30VDC/30VAC/2A |
| Ethernet | 100 Mbit, half duplex |
| Ports série | 2x RS232, 115200 bauds |
| Services | Modbus-TCP, Modbus RTU (RS232), MQTT |
| Plage dynamique | 110 dB @ 24 bits |
| Fréquence d'échantillonnage | 131 kHz / bande passante 50 kHz |
| Lignes FFT | 6400 (standard), 102400 (analyse) |
| Température de fonctionnement | -20°C à +70°C |
| Humidité relative | Max. 95 % (25°C, sans condensation) |
| Alimentation système | 24 ± 6 VDC / 0,5 A |
| Mémoire | Flash 2 Go (extensible), RAM 128 Mo |
| Boîtier | Aluminium, IP20 |
| Poids module | Env. 1,2 kg |
Boîtier de protection VibGuard IIoT
| Caractéristique | Valeur |
|---|---|
| Alimentation | 100V-240V, 1 phase, -10%/+10%, 50-60 Hz |
| Courant absorbé | Max. 1,3 A (module système inclus) |
| Catégorie de surtension | II |
| Classe de protection | I |
| Température ambiante | -20°C à +60°C |
| Altitude max. | 2000 m |
| Installation | Intérieur, montage mural, sans exposition directe au soleil |
| Indice de protection | IP66 |
| Poids (VIB 7.8xx SDH) | 13 kg |
Contenu de la livraison
- Boîtier de protection VibGuard IIoT avec module système VIB 7.8xx (selon variante commandée)
- Alimentation intégrée
- Documentation d'installation et de mise en service
Logiciels OmniTrend Center et OmniTrend Asset View disponibles séparément.
Pour en savoir plus sur le VibGuard IIoT, téléchargez la fiche technique ou contactez-nous.
