PV-ISOTEST - Multifonctions pour le contrôle de systèmes photovoltaïques jusqu'à 1500VDC - HT ITALIA

PV-ISOTEST - Multifonctions pour le contrôle de systèmes photovoltaïques jusqu'à 1500VDC - HT ITALIA

Solution de vérification, de maintenance et de sécurité électrique des systèmes photovoltaïques

  • Mesure d’isolement jusqu’à 1500V DC même sur installations en fonctionnement.

  • Localisation des modules en panne grâce à la nouvelle fonction GFL

  • Continuité du conducteur de terre jusqu’à 200mA

Plus de détails



PV-ISOTEST

Délai prévisionnel de 2 semaines

1 826,00 € HT
2 191,20 €TTC


Comment faire une demande de devis : Transformer mon panier en devis
Démo

Notes et avis clients

personne n'a posté d'avis encore
dans cette langue
Noter / écrire un commentaire

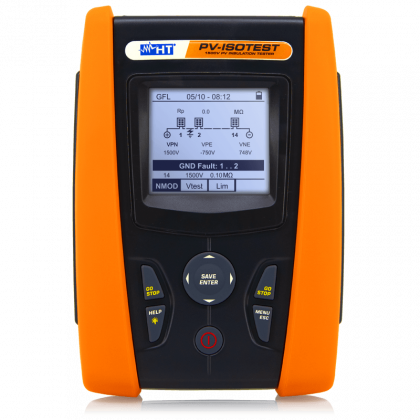

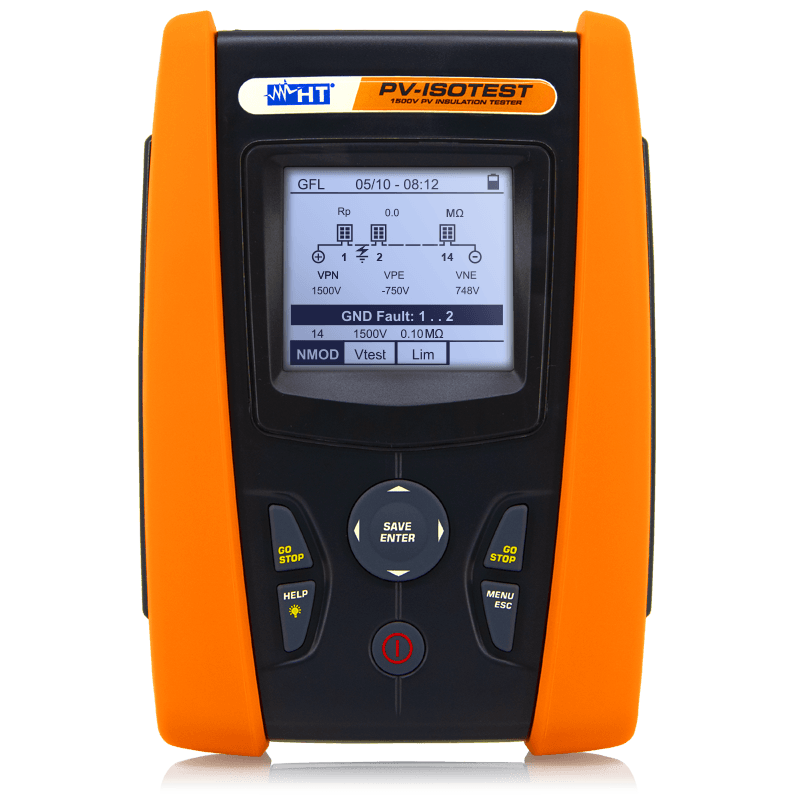

PV-ISOTEST - Multifonctions pour le contrôle de systèmes photovoltaïques jusqu'à 1500VDC - HT ITALIA

Instrument multifonction pour la vérification de la sécurité électrique et la recherche des pannes sur les installations photovoltaïques jusqu’à 1500V DC

Le système de contrôle PV-ISOTEST effectue la mesure d’isolement d’un simple module, d’une string ou d’un champs photovoltaïque jusqu’à 1500V DC en accord avec la norme IEC/EN62446.

Les testeurs d’isolement traditionnels nécessitent la présence d’un interrupteur pour provoquer un court-circuit sur les terminaux positifs et négatifs du module/string/champs photovoltaïque sous test. Avec le PV-ISOTEST, l’utilisation d’autres dispositifs extérieurs n’est pas requis. Il effectue les mesures en pleine autonomie et en auto-suffisance.

En outre, grâce à la nouvelle fonction GFL (Groud Fault Locator), le PV-ISOTEST indique la position exacte d’un éventuel mauvais isolement sur une string de l’installation photovoltaïque, dû, par exemple, à des infiltrations d’eau ou d’humidité.

Fonctionnalités et tests clés :

Isolement en dual mode :

Vérification avec un résultat immédiat (OK | NO) de la résistance d'isolement des conducteurs actifs d'un module, d'une chaîne ou d'un champ photovoltaïque entier, selon les exigences de la norme CEI/EN62446, sans qu'il soit nécessaire de recourir à un interrupteur externe pour court-circuiter les bornes positives et négatives.

Isolement avec mode minuterie :

Vérification avec résultat immédiat (OK | NO) de la résistance d'isolement d'un câble avec calcul du Rapport d'Absorption Diélectrique (DAR = R1min / R30s) et de l'Indice de Polarisation (PI = R10min/R1min), qui indiquent l'état de détérioration du câble.

Mode GFL (Localisateur de défaut de terre) :

Le PV-ISOTEST fournit la position précise d'un possible défaut de mauvaise isolation électrique trouvé sur un string du système PV dû, par exemple, à des infiltrations d'eau ou d'humidité.

Fonction RPE:

Vérification avec un résultat immédiat (OK | NO) de la continuité des conducteurs de protection et des connexions correspondantes avec un courant d'essai >200mA

Fonction DMM :

Affichage immédiat des tensions continues et efficaces (y compris les éventuelles composantes AC) entre les pôles et la terre.

Caractéristiques :

Catégorie de mesureCAT III 1500V DC / CAT III 1000V AC
Mesure de tension alternative TRMS3 ÷ 1000V
Mesure de tension continue3 ÷ 1500V
Test isolement250, 500, 1000, 1500V
Fonction GFL pour localiser la position du défaut dans la chaîne ok
Mesure de l'indice de polarisation P.I ok
Rapport d'absorption diélectrique D.A.R ok
Continuité des conducteurs de protection avec 200mA ok
Dimensions (LxLaxH) (mm)235 x 165 x 75mm
Poids1.2kg

Normes

  •  IEC/EN61010-031
  •  IEC/EN61010-1
  •  IEC/EN61010-2-030
  •  IEC/EN61010-2-033
  •  IEC/EN61010-2-034
  •  IEC/EN61326-1
  •  IEC/EN61557-2
  •  IEC/EN61557-4
  •  IEC/EN62446-1

Inclus :

  • KITGSC4 Jeu de 4 câbles banane 4mm + 4 pinces crocodiles
  • KITPCMC4 Jeu de 2 adaptateurs banane MC4
  • VA507 Mallette de transport rigide
  • SP-5100 Courroies de transport
  • TOPVIEW2006 Logiciel PC Windows + câble de connexion optique/USB (code de commande : C2006)
  • YAMUM0077HT0 Manuel d'utilisation sur CD-ROM
  • YAMUM0076HT0 Guide de référence rapide
  • Rapport d'étalonnage ISO

Pour en savoir plus sur le testeur PV-ISOTEST, téléchargez la fiche technique ou contactez-nous.
