FTV500 - Testeur photovoltaïque - Multifonctions pour les installations solaires - CHAUVIN ARNOUX

FTV500 - Contrôleur photvoltaïque - Multifonctions pour les installations photovoltaïques — Chauvin Arnoux

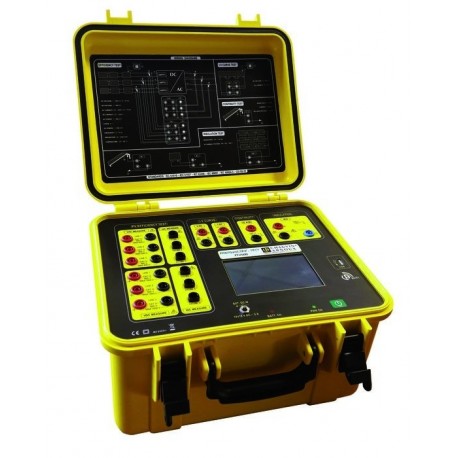

Le testeur photovoltaïque FTV500 est un appareil portable complet pour les techniciens et professionnels en charge des systèmes photovoltaïques. Mesure et analyse des paramètres selon les normes internationales. Grande capacité mémoire, enregistrement de données, contrôle à distance via VNC. Idéal pour les campagnes de maintenance périodiques.

Efficacité, performances et enregistreur de données (iec 62446)

• Le dispositif offre 3 entrées DC et 3 entrées AC pour mesurer en détail l'installation PV.
• Il permet de mesurer le rendement de conversion DC/AC, la puissance active et théorique, le facteur de puissance et le diagramme de phase à la sortie du convertisseur.
• Chaque paramètre est associé aux quantités d'irradiation et à la température, mesurées par un boîtier déporté, et les résultats sont comparés aux normes réglementaires.

Courbe i-v, contrôle rapide i-v (iec 62446, iec 60891)

• L'appareil analyse la courbe I-V des modules/strings jusqu'à 1 000 V et 20 A.
• Il compare les valeurs mesurées aux valeurs de référence STC fournies par le fabricant.
• L'appareil effectue la mesure de manière autonome avec un raccordement 4P et affiche rapidement le graphique des courbes caractéristiques (tension/courant/puissance), les paramètres clés et la comparaison avec les valeurs STC. Il utilise une base de données d'informations sur les modules photovoltaïques entretenue et mise à jour par l'utilisateur. Une fonction de test rapide est également disponible pour mesurer uniquement la tension à vide et le courant de court-circuit des panneaux individuels ou des strings en parallèle.

Résistance d'isolement / Continuité

• L'appareil permet de vérifier la sécurité électrique du système photovoltaïque (panneau, string ou installation complète).
• Il mesure la résistance d'isolement, soit hors tension avec un mégohmmètre, soit sous tension avec un contrôleur d'installation.
• Il offre la possibilité de sélectionner la tension d'essai (250-500-1 000 VDC) et de programmer une alarme basée sur les seuils de réussite/échec (PASS-FAIL), permettant ainsi une réponse immédiate à la vérification. De plus, il vérifie la continuité des conducteurs de protection en utilisant un courant de 200 mA, conformément aux normes internationales.

Contrôle à distance, rapport de contrôle et boitier déporté :

• Le contrôleur TESTEUR PHOTOVOLTAÏQUE FTV500 est un instrument multifonction portable avec la technologie VNC pour un contrôle à distance et une gestion des mesures depuis un smartphone, un PC ou une tablette.
• Il offre une mémoire importante pour enregistrer plus de 10 000 mesures et générer des rapports instantanés.
• Le boîtier déporté collecte les mesures des paramètres d'environnement en temps réel, les analyse et les transmet à l'instrument via une connexion Wifi sur une distance de plus de 200 mètres en champ ouvert. Il peut également agir comme enregistreur de données en cas d'interruption de la connexion et synchroniser les mesures une fois la connexion rétablie.

Livré avec :

Livré  avec 1 sacoche de transport, 1 alimentation/chargeur de batterie, 1 boîtier déporté + cordon d’alimentation / chargeur USB , 3 pinces AC MiniFlex MA500, 3 pinces DC PAC500, câbles de 2m rouges et noirs (x6), câbles I-V rouge et noir, pinces crocodile rouge et noire (x2), tige flexible femelle 4 mm (x6), inclinomètre, certificat de conformité, notice de fonctionnement téléchargeable.

Caractéristiques générales du contrôleur solaire multifonctions FTV500 :

Pour en savoir plus sur le testeur FTV500, téléchargez la fiche technique ou contactez-nous.
