L461 – Enregistreur de tension photovoltaïque 1500 V DC / 1700 V DC – IP54 CAT III – Chauvin Arnoux

L461 – Enregistreur de tension photovoltaïque 1500 V DC / 1700 V DC – IP54 CAT III – Chauvin Arnoux

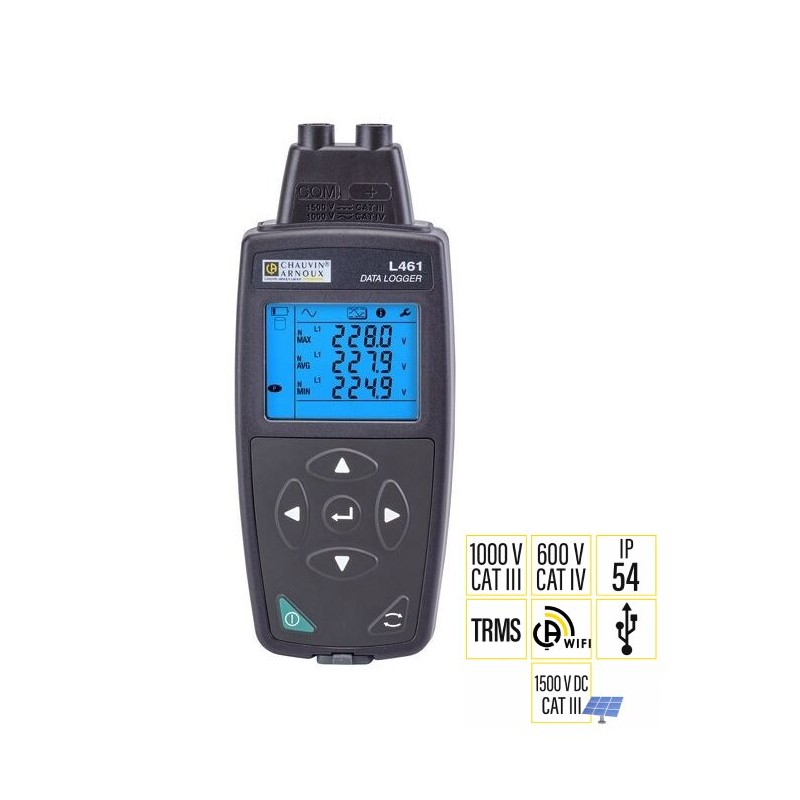

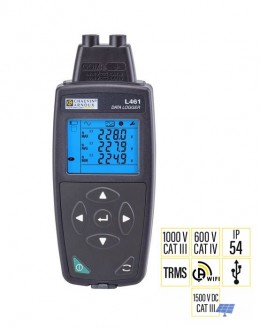

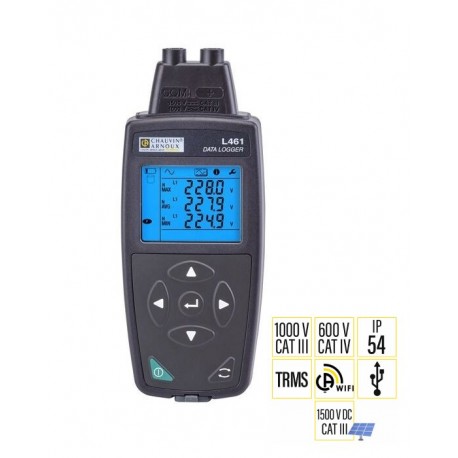

Le L461 est un enregistreur de tension monovoie conçu pour les installations photovoltaïques et les réseaux électriques industriels. Capable de mesurer et d'enregistrer des tensions DC jusqu'à 1700 V, il est l'outil de référence pour surveiller, diagnostiquer et documenter le comportement des strings et onduleurs PV sur de longues périodes. Conçu et fabriqué en France, il se distingue par sa simplicité de mise en œuvre et sa très grande profondeur mémoire.

• Mesure DC jusqu'à 1700 V DC — compatible installations PV jusqu'à 1500 V DC CAT III
• Mesure AC de 10 V à 1200 V AC
• Mémoire interne 8 Go — acquisition à 1 mesure/s
• Communication USB, Wi-Fi, serveur Web, IRD server DataView Synch
• Autonomie 3 jours sur 3 piles AA sans Wi-Fi — alimentation USB possible
• Logiciel DataLogger Transfer inclus — graphiques, tableaux, export Excel, temps réel
• IP54 — température de fonctionnement -20°C à +50°C

L'enregistreur dédié aux installations photovoltaïques

Les installations PV nécessitent un suivi précis des tensions DC pour détecter les anomalies de fonctionnement, prouver une coupure ou une variation ayant entraîné un dysfonctionnement, et optimiser les performances des strings. Le L461 répond précisément à ces besoins : sa plage de mesure DC couvre les installations les plus récentes jusqu'à 1500 V DC CAT III, et sa mémoire de 8 Go permet des enregistrements sur de très longues périodes sans intervention.

Sur une installation PV, le L461 permet notamment de :

• Surveiller la tension DC d'un string ou d'une sortie d'onduleur en continu
• Détecter les chutes de tension, microcoupures et variations intermittentes difficiles à observer en temps réel
• Documenter les performances avant et après maintenance ou remplacement de module
• Prouver un dysfonctionnement dans le cadre d'un suivi contractuel ou d'une garantie
• Mettre en service et vérifier une installation PV de façon autonome

Mise en œuvre en quelques minutes

Le L461 est opérationnel en quelques minutes : branchez les cordons de tension (fournis, 3 m, 1500 V CAT III), configurez l'appareil via le logiciel DataLogger Transfer et lancez l'acquisition. Aucune compétence informatique avancée n'est requise. Les appareils peuvent fonctionner en mode autonome sur piles ou être connectés en Wi-Fi pour un suivi à distance via serveur Web intégré.

Logiciel DataLogger Transfer

Le logiciel dédié inclus permet de :

• Configurer l'appareil (gamme de mesure, fréquence réseau, mots de passe...)
• Récupérer les mesures enregistrées sous forme de graphiques ou de tableaux de valeurs
• Exporter les données au format Excel pour analyse et reporting
• Suivre les mesures en temps réel depuis un PC

Applications

• Surveillance et diagnostic d'installations photovoltaïques (strings, onduleurs)
• Détection des problèmes intermittents sur réseaux AC et DC
• Preuve de coupure ou de variation pour suivi contractuel ou garantie
• Mise en service et vérification d'installations PV
• Redimensionnement de transformateurs d'intensité dédiés au comptage

Caractéristiques techniques principales

Contenu de la livraison

• Enregistreur de tension L461
• 2 cordons de tension banane-banane 3 m rouge et noir — 1500 V CAT III / 1000 V CAT IV
• 2 pinces crocodile rouge et noire — 1500 V CAT III / 1000 V CAT IV
• Cordon USB – micro USB
• Adaptateur secteur USB
• 3 piles AA (LR06)
• Logiciel DataLogger Transfer
• Guide de démarrage rapide multilingues
• Manuel de fonctionnement multilingues
• Test report

Pour en savoir plus sur l'enregistreur de tension photovoltaïque L461, téléchargez la fiche technique ou contactez-nous.
