FLUKE IRR1-SOL - Appareil de mesure d'irradiation solaire - FLUKE

Fluke IRR1-SOL Appareil de mesure d'irradiation solaire - FLUKE

Effectuer les mesures critiques nécessaires à l’installation, aux tests, à la maintenance et à la création de rapports sur les panneaux solaires ou les systèmes photovoltaïques grâce à un seul outil simple d’utilisation.

L’appareil de mesure d’irradiation Fluke IRR1-SOL a été conçu de A à Z pour simplifier l’installation, la mise en service et le dépannage des réseaux photovoltaïques, la mesure de l’irradiation, de la température, de l’inclinaison et de la direction de l'installation photovoltaïque dans un seul outil portable.

Avec sa conception robuste et compacte, sa mallette de transport protectrice et son écran LCD à contraste élevé pratique pour lire les mesures en plein soleil, l´IRR1-SOL vous suit partout.

L’interface utilisateur simple, les mesures instantanées de l’irradiation solaire et le capteur de température intégré permettent de répondre facilement aux exigences des normes CEI 62446-1 en matière de test, de documentation et de maintenance des systèmes photovoltaïques. En outre, la boussole et le capteur d’inclinaison intégrée vous permettent de mesurer et de documenter rapidement l’orientation du toit et du site, la pente, et l’inclinaison du panneau lors de l’inspection, de l’installation ou du réglage d’une installation.

• Irradiation :
  • Plage de mesure - 0 à 1 400 W/m²
  • Résolution - 1 W/m²
  • Précision de mesure - ± 5 %
• Mesure de la température :
  • Plage de mesure - -30°C à 100°C
  • Résolution - 0,1 °C
  • Précision de mesure - ± 2% entre -10 et 75°C / ± 4% entre -30 et -10°C

• Angle d'inclinaison :
  • Plage de mesure - -90° à +90°
  • Résolution - 0,1°
  • Précision de mesure - ± 1,5°

• Boussole :
  • Plage de mesure - 0° à 360°
  • Résolution - 1°
  • Précision de mesure - ± 7°

Fonctionnalités clés :

• Mesurez l´irradiation solaire, la température ambiante, la température du module PV, l´orientation de la matrice et les angles d´inclinaison
• Effectuez des mesures instantanées pour déterminer les watts par mètre carré d´irradiation solaire, conformément à la norme CEI 62446-1
• Ecran LCD à contraste élevé, avec gros chiffres pour une lisibilité aisée à la lumière directe du soleil
• Comprend un étui de transport pratique avec bandoulière

Applications :

La conception et l´inspection de systèmes photovoltaïques

Pour atteindre la production attendue sur un site, déterminez votre ressource solaire en tenant compte de l´ombre. La ressource solaire est mesurée en heures d'ensoleillement maximal : le nombre d´heures par jour avec 1 000 watts générés par mètre carré de l´installation photovoltaïque. L´emplacement, l´heure de la journée, la saison et les conditions météorologiques influent sur les heures d'ensoleillement maximal. Utilisez le Fluke IRR1-SOL pour déterminer l´irradiation solaire réelle (watts/m²) et l´ombre sur le site afin de développer une référence.

Mesure

Une fois votre système installé, assurez-vous qu´il fonctionne comme prévu en mesurant ses caractéristiques électriques et la puissance de sortie réelle de l´installation. Les performances d´une installation photovoltaïque sont basées sur sa courbe courant-tension (IV). Utilisez l´IRR1-SOL pour obtenir la quantité d´irradiation solaire nécessaire au calcul de la courbe IV de la puissance de sortie.

Comparaisons et diagnostics

Même lorsqu´il est installé correctement, un système photovoltaïque peut ne pas produire la sortie électrique attendue. Pour produire la sortie attendue, le système doit recevoir la bonne quantité d´énergie de l´irradiation pour générer la tension DC qui est fournie dans le variateur.

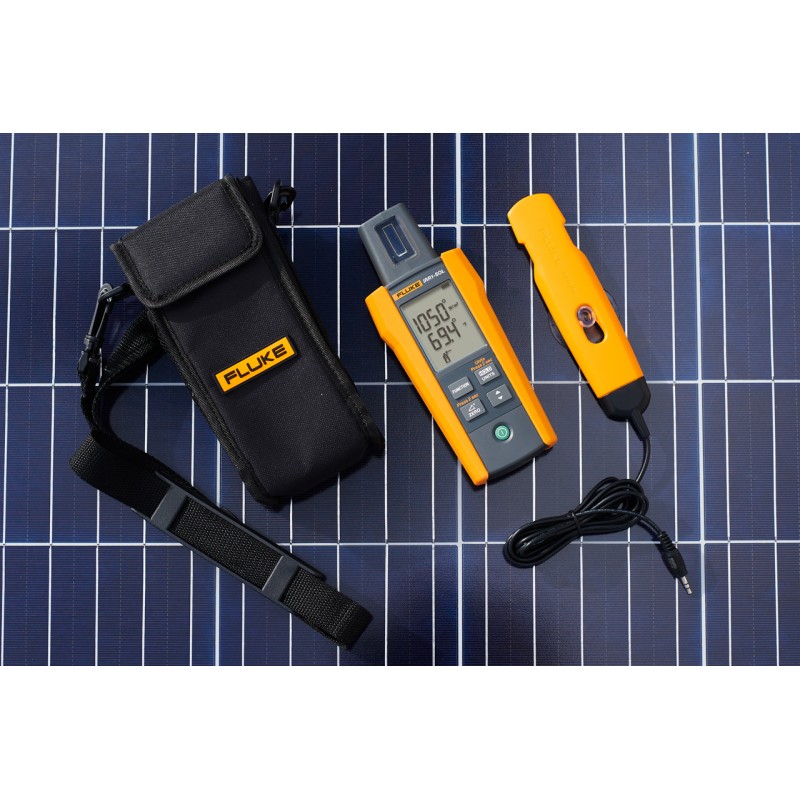

livré avec sonde externe de température et sacoche

Pour en savoir plus sur le FLUKE IRR1-SOL, téléchargez la fiche technique ou contactez-nous.
