FLUKE 1507 - Contrôleur d'isolement 50, 100, 250, 500, 1 000 V, multimètre -FLUKE

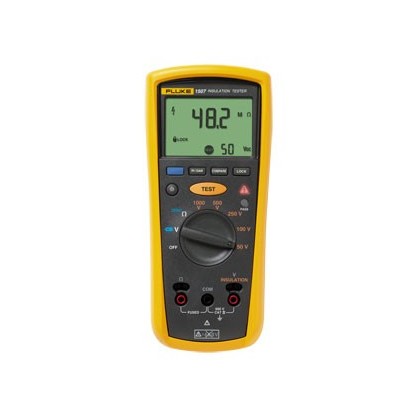

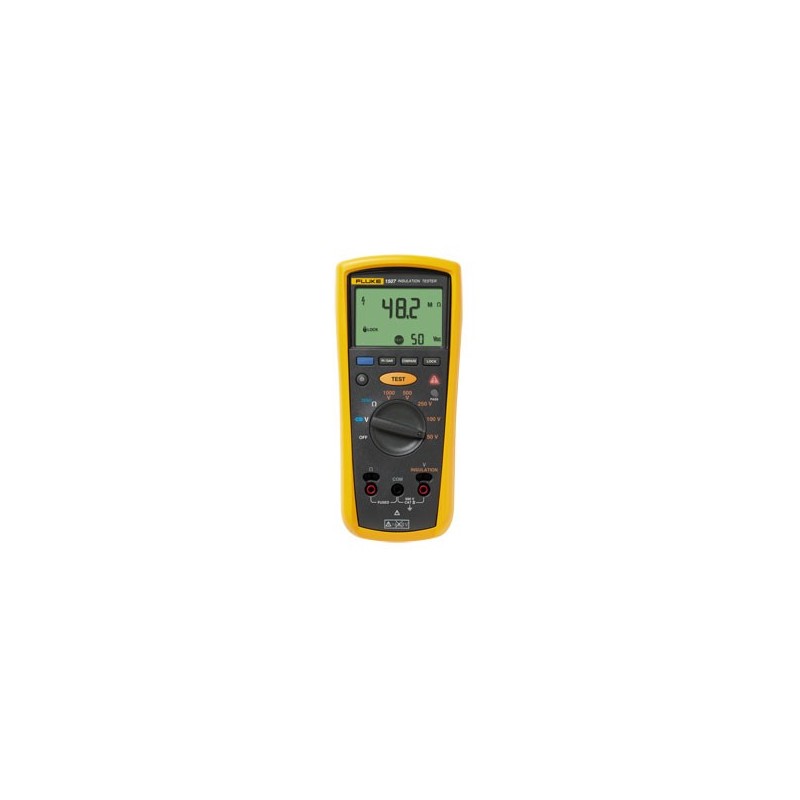

FLUKE 1507 contrôleur d'isolement

Le contrôleur d’isolement Fluke 1507 est compact, robuste, fiable et facile à utiliser. Ses multiples tensions de test le rendent idéal pour de nombreuses applications de dépannage, de mise en service et de maintenance préventive.

D’autres fonctionnalités, comme la télécommande, vous permettent en outre de gagner du temps et de l’argent lors de l’exécution des contrôles.

Plus de détails



FLUKE-1507

délai 1 à 2 semaines

731,00 € HT
877,20 €TTC


Comment faire une demande de devis : Transformer mon panier en devis
Démo

Notes et avis clients

personne n'a posté d'avis encore
dans cette langue
Noter / écrire un commentaire



FLUKE-1507 - Contrôleur d'isolement multimètre

Principales fonctions :

  • Gamme de contrôle d'isolement :
    • 1507 : 0,01 MΩ à 10 GΩ
    • 1503 : 0,1 MΩ à 2 000 MΩ
  • Tensions de contrôle d'isolement :
    • 1507 : 50 V, 100 V, 250 V, 500 V, 1 000 V
    • 1503 : 500 V, 1 000 V
  • Calcul automatique de l'index de polarisation et du taux d'absorption diélectrique pour une productivité et une rentabilité accrues (disponible uniquement sur le modèle 1507)
  • Possibilité de contrôles répétitifs simples grâce à la fonction de comparaison du 1507 (« bon/mauvais ») (disponible uniquement sur le 1507)
  • Simplification des contrôles répétitifs ou difficiles d'accès grâce à la sonde avec bouton de télécommande
  • Détection des circuits sous tension pour empêcher tout contrôle d'isolement en cas de tension supérieure à 30 V
  • Décharge automatique des charges de tension capacitives pour une protection accrue
  • Tension AC/DC : 0,1 V à 600 V
  • Continuité 200 mA
  • Résistance : 0,01 Ω à 20,00 kΩ
  • Extinction automatique pour prolonger l'autonomie des piles
  • Lecture facile des mesures au moyen du grand afficheur rétro-éclairé
  • Catégorie de surtension CAT IV 600 V pour une meilleure protection
  • Sonde avec télécommande, cordons de mesure, sondes et pinces crocodile inclus avec chaque contrôleur
  • Possibilité de bénéficier du système de suspension à aimant Fluke TPAK (disponible en option), de manière à libérer vos mains pour d'autres tâches
  • Quatre piles alcalines AA (NEDA 15 A ou IEC LR6) pour un minimum de 1 000 contrôles d'isolement
  • Garantie 1 an



 Spécifications :

Mesure de tension AC/DC
Précision
Gamme600,0 V
Résolution0,1 V
50 Hz à 400 Hz ± (% lect. + points)± (2 % + 3)
Impédance d'entrée
 3 MΩ (nominal), < 100 pF
Rapport de réjection en mode commun (1 kΩ déséquilibré) :
 > 60 dB en DC, 50 ou 60 Hz
Protection contre les surcharges
 600 V RMS ou DC
Mesure de résistance de la continuité de masse
Gamme/Résolution
20,00 Ω0,01 Ω
200,0 Ω0,1 Ω
2 000 Ω1,0 Ω
20,00 kΩ0,01 kΩ
Précision
 ± (1,5 % + 3)
Protection contre les surcharges
 2 V RMS ou DC
Tension de test en circuit ouvert
 > 4,0 V ; < 8 V
Courant de court-circuit
 > 200,0 mA
Caractéristiques du contrôleur d'isolement
Gamme d'affichage
1507:0,01 MΩ à 10 GΩ
1503:0,01 MΩ à 2 000 MΩ
Tensions d'essai
1507:50 V, 100 V, 250 V, 500 V, 1 000 V
1503:500 V, 1 000 V
Précision du test de tension
 +20 %, -0 %
Courant de court-circuit
 1 mA nominal
Décharge automatique
 Délai de décharge < 0,5 seconde si C = 1 µF ou inférieur
Indicateur de circuit sous tension
 Contrôle interdit si tension de borne > 30 V avant l'initialisation du contrôle
Charge capacitive maximale
 Opérationnel pour maximum 1 µF de charge
Précision de mesure :
50 V :± (3 % + 5)
100 V :± (3 % + 5)
250 V :± (1,5 % + 5)
500 V :± (1,5 % + 5)
1 000 V :± (1,5 % + 5) jusqu'à 2 000 MΩ, ± (10 % + 3) au-dessus de 2 000 MΩ
Caractéristiques générales

Tension maximale appliquée

à une borne :

 600 V AC, RMS ou DC
Température de stockage
 de -40 °C à 60 °C
Température de fonctionnement
 de -20 °C à 55 °C
Coefficient de température
 0,05 x (précision spécifiée) par °C pour les températures < 18 °C ou > 28 °C
Humidité relative
 0 % - 95 % à 10 °C - 30 °C
 0 % - 75 % à 30 °C - 40 °C
 0 % - 40 % à 40 °C - 55 °C
Vibrations
 Aléatoire, 2 g, 5 - 500 Hz selon MIL-PRF-28800F pour un instrument de classe 2
Chocs
 Chute d'une hauteur de 1 mètre selon IEC 61010-1 2e édition (test de chute d'une hauteur de 1 m, six côtés, plancher chêne)
Compatibilité électromagnétique :
 Dans un champ RF de 3 V/M, précision = précision spécifiée (EN 61326-1:1997)
Sécurité
 Conforme à la norme ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 NO. 61010-1-04 et IEC/EN 61010-1 2e édition pour catégorie de mesure IV 600 V (CAT IV)
Certifications :
 CSA selon norme CSA/CAN C22.2 No. 61010.1-04 ; TUV selon norme IEC/EN 61010-1 2e édition
Piles
 Quatre piles AA (NEDA 15 A ou IEC LR6)
Autonomie des piles
Utilisation du contrôle d'isolement :Le contrôleur peut réaliser un minimum de 1 000 contrôles d'isolement avec des piles alcalines neuves, à température ambiante. Il s'agit de contrôles standard de 1 000 V dans 1 MΩ avec un rapport cyclique d'activation de 5 secondes et de désactivation de 25 secondes.
Mesures de résistance :Le contrôleur peut réaliser au moins 2 500 mesures de résistance de la continuité de masse avec des piles alcalines neuves, à température ambiante. Il s'agit de contrôles standard de 1 Ω avec un rapport cyclique d'activation de 5 secondes et de désactivation de 25 secondes.
Dimensions
 5,0 x 10,0 x 20,3 cm (H x l x P)
Poids
 550 g
Niveau IP
 IP40
Altitude
Fonctionnement:2 000 m CAT IV 600 V, 3 000 m CAT III 600 V
Hors fonctionnement (stockage) :12 000 m
Capacité de surcharge :
 110 % de la gamme
Accessoires inclus :
 Cordons de mesure TL224, sondes de test TP74, pinces PN 1958654 (rouge) et PN 1958646 (noir), coque de protection et sonde avec télécommande



Comprend :



  • Télécommande
  • Cordons de mesure
  • Sondes de test
  • Pinces crocodile
  • Manuel de l’utilisateur
