FiberMASTER - Source multimode 850/1300nm et monomode 1310/1550nm - TREND NETWORKS

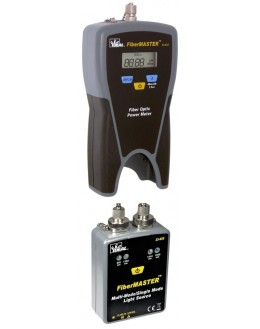

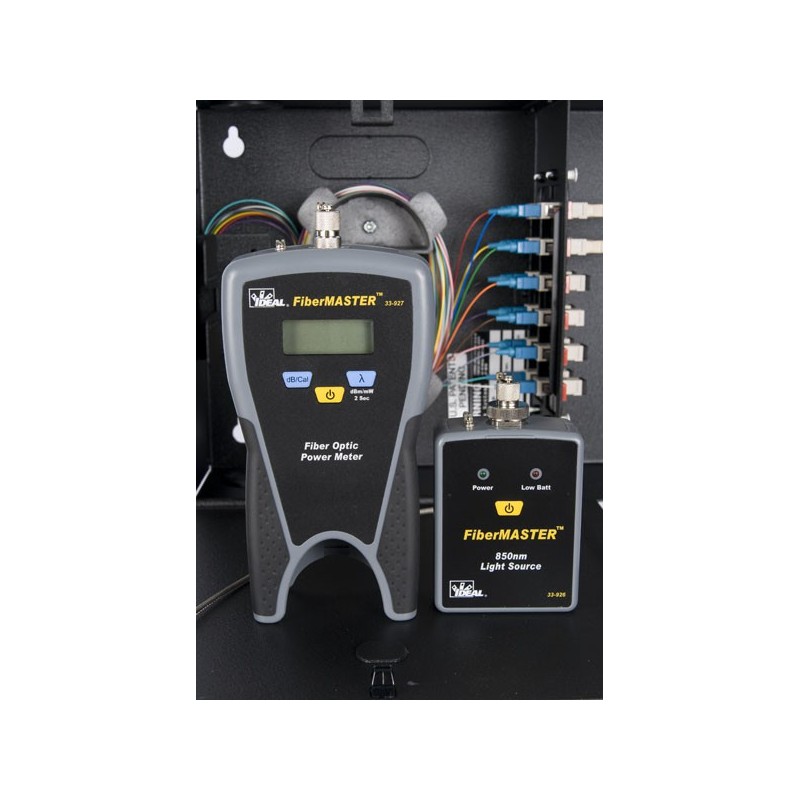

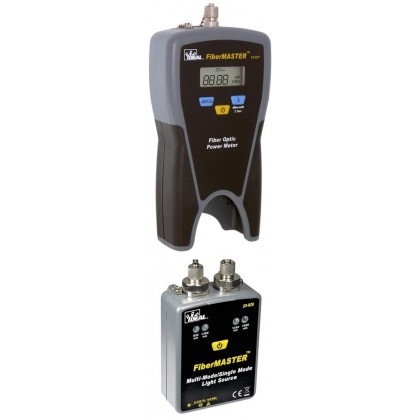

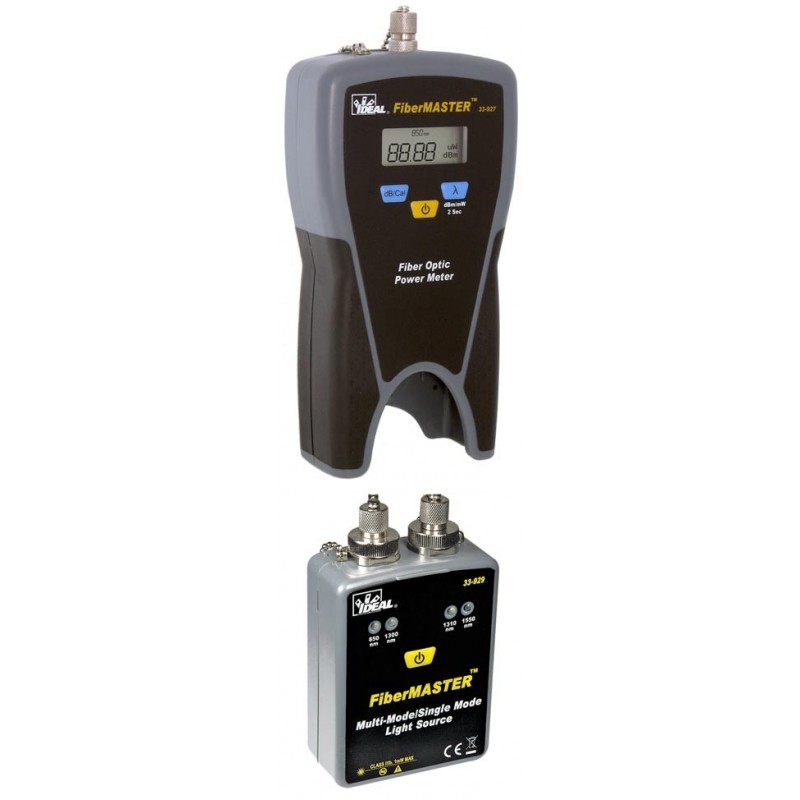

Le FiberMASTER™ permet à l'utilisateur de mesurer la puissance (dBm et mW) et l'atténuation (dB) optique à 850, 1300/1310, 1490 et 1550nm. En face d'un équipement actif, le FiberMASTER™ propose de définir comme référence la puissance optique à la sortie du port afin de vérifier si en bout de fibre (à l'autre extrémité) les valeurs d'atténuations sont conformes aux exigences demandées. La conception du FiberMASTER™ permet le rangement de la source optique dans le photomètre tout en laissant l'accès aux interfaces de test.

Fonctionnalités

• • Mesure rapidement l'atténuation de la fibre avec la fonction étalonnage
  • Mesure de puissance optique pour le dépannage
  • Connecteurs FC et universel en 2,5mm pour le photomètre
  • Connecteurs SC/ST/FC interchangeables pour la source optique
  • Options multimode et monomode
  • Certification de niveau 1 pour les fibres optiques monomode et multimodes
  • Dépannage des équipements actifs fibre optique avec le photomètre
  • Affichage de l'affaiblissement en dB en utilisant la fonction référence
  • Design produit conçu pour facilité le rangement de la source optique dans le photomètre tout en laissant l'accès aux interfaces et permettant le fonctionnement de la source et du photomètre
  • Mesure de puissance de fibres optiques en milliwatt (mW) et en décibel-milliwatt (dBm) pour le dépannage
    • Mesure à 850, 1300, 1310, 1490 et 1550 nm
    • Mesure de puissance en dBm et mW et affichage de la valeur l'atténuation en dB.
    • Arrêt automatique · Inclut : 1 Adaptateur universel 2,5mm et 1 adaptateur fixe FC
    • Fonctionne sur piles standards AAA (3)
    • 850nm (LED) - kit MM; 33-928
    • 850/1300nm (LED), 1310/155nm (Laser)- kit MM/SM 33-931
    • Fonctionne avec des piles standards (AAA)
    • Indicateur de niveau faible des piles

Photomètre optique

Source optique

Inclut :

les adaptateurs ST,SC, et FC Se loge dans l'embase du photomètre pour faciliter le rangement

Applications

Pour tester et dépanner les fibres optiques

• Obtenir les valeurs d'atténuation pour répondre aux attentes de la certification Niveau 1 selon les normes ISO 11201 et TIA 568-C
• Répondre aux spécifications de câblage requises par les bureaux d'études et les clients
• Éviter les appels après l'installation en identifiant les défauts pendant la présence sur le site des équipes techniques
• S'assurer que les pertes respectent les exigences imposées par le cahier des charges ou les equipements actifs
• Dépanner un réseau fibres optiques en mesurant la puissance optique à la sortie de l'équipement actif

FAQ

Q : FiberMASTER stocke-t il les tests ou génère-t-il des rapports ?

R : Non, FiberMASTER ne permet pas la sauvegarde des données de test mais il fournit les valeurs des mesures en temps réel.

Q : Comment sont testées les connecteurs LC avec FiberMASTER ?

R : Il y a deux façons de tester les connecteurs LC (ou modèle de 1,25mm).

La première, des cordons d'adaptateurs peuvent être utilisés pour convertir une connexion standard  ST/SC/FC vers une connexion LC.
Un coupleur LC sera aussi requis pour régler la référence entre la source de lumière et le photomètre.

La seconde, deux adaptateurs FC-LC optionnels (référence 135051) peuvent être utilisés pour convertir les connecteurs de la source de lumière et du photomètre de FC vers LC permettant à des connecteurs LC simplex (single) d'être connectés directement.
Note: La partie LC de l'adaptateur s'ajuste au plus près du connecteur et ne se verrouille pas.

Q : Quelle est la différence entre la fibre monomode et multimode ?

R : La fibre multimode a un plus grand diamètre de cœur, de 50 ou 62,5 microns, comparé au 9 microns pour la fibre monomode. Le plus grand diamètre de cœur de la fibre multimode capture plus de lumière que celui de la fibre monomode permettant d'utiliser des sources de lumière LED de faible puissance. La bande passante maximum de la fibre multimode est inversement proportionnelle à la longueur, autrement dit, doubler la longueur d'un câble multimode réduit sa bande passante de moitié. La fibre multimode est typiquement limitée à la longueur de  2 000 mètres.

La fibre monomode nécessite d'utiliser une source de lumière laser plus puissante et plus coûteuse, mais ne sacrifie pas la bande passante à la distance. La fibre monomode peut être utilisée sur des longueurs allant jusqu'à 40 000 mètres tout en soutenant des débits de 10 Gigabits.
