PCE-LES 308UV-365 - Stroboscope UV - PCE Instruments
PCE-LES 308UV-365 : le stroboscope UV de poche pour analyser les machines tournantes
- 8 LED UVA haute puissance, 365 à 370 nm
- 1731 µW/cm² à 30 cm, fréquence 1 à 5000 Hz
- Déphasage ±360°, largeur d'impulsion réglable
- Entrée et sortie de déclenchement externe
- Batterie Li-ion rechargeable USB-C, format de poche
Délais théorique 2 à 3 semaines
PCE-LES 308UV-365 – Stroboscope UV 8 LED UVA 365-370 nm – 1 à 5000 Hz / 300 000 FPM – PCE Instruments
Le PCE-LES 308UV-365 est un stroboscope UV qui permet d'analyser rapidement et facilement le mouvement des machines tournantes. Équipé de 8 LED ultraviolettes UVA haute puissance, il génère une intensité lumineuse de 1731 µW/cm² à 30 cm de distance. Petit, au format de poche et autonome grâce à sa batterie rechargeable, il se prend en main de façon intuitive.
- 8 LED UVA haute puissance, longueur d'onde 365 à 370 nm
- Fréquence de flash réglable en FPM et en Hz : 1 à 5000 Hz (jusqu'à 300 000 FPM)
- Intensité lumineuse : 1731 µW/cm² à 30 cm
- Déphasage de -360° à +360° et modulation numérique de la largeur d'impulsion
- Entrée et sortie de déclenchement externe, front montant ou descendant au choix

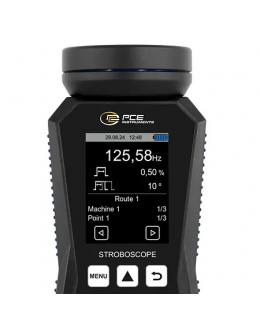

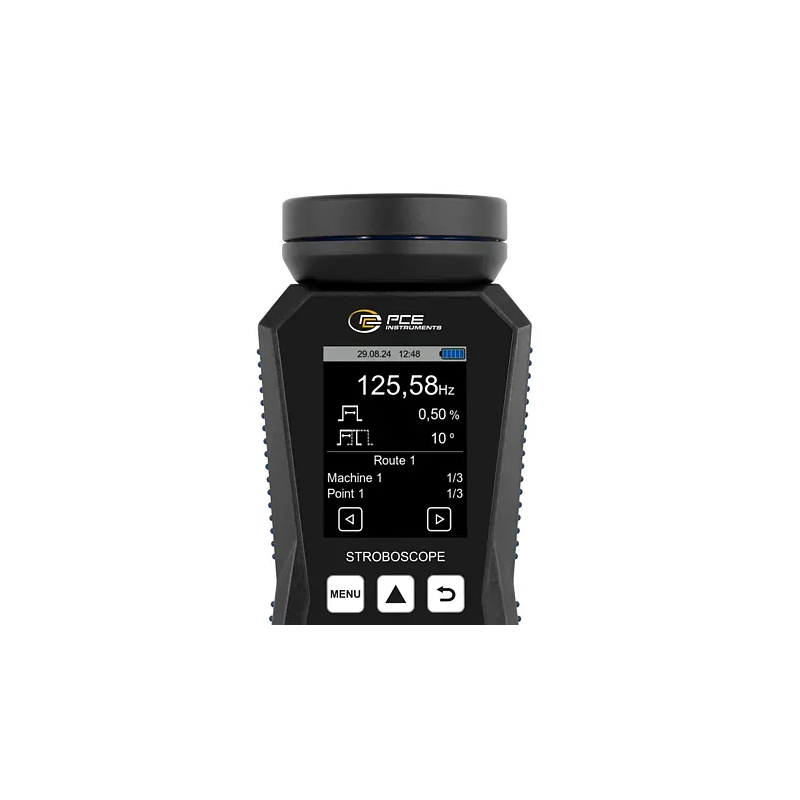

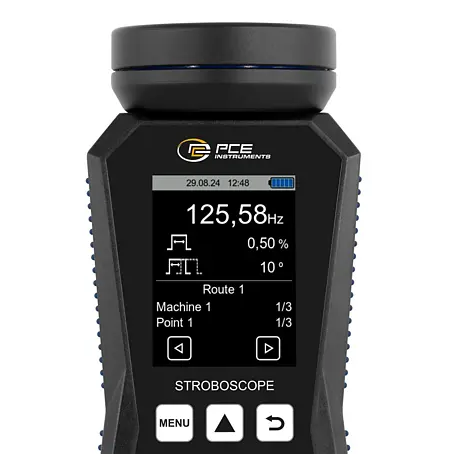

- Mesure de parcours : jusqu'à 15 itinéraires, 10 machines par itinéraire, 5 points par machine
Présentation générale

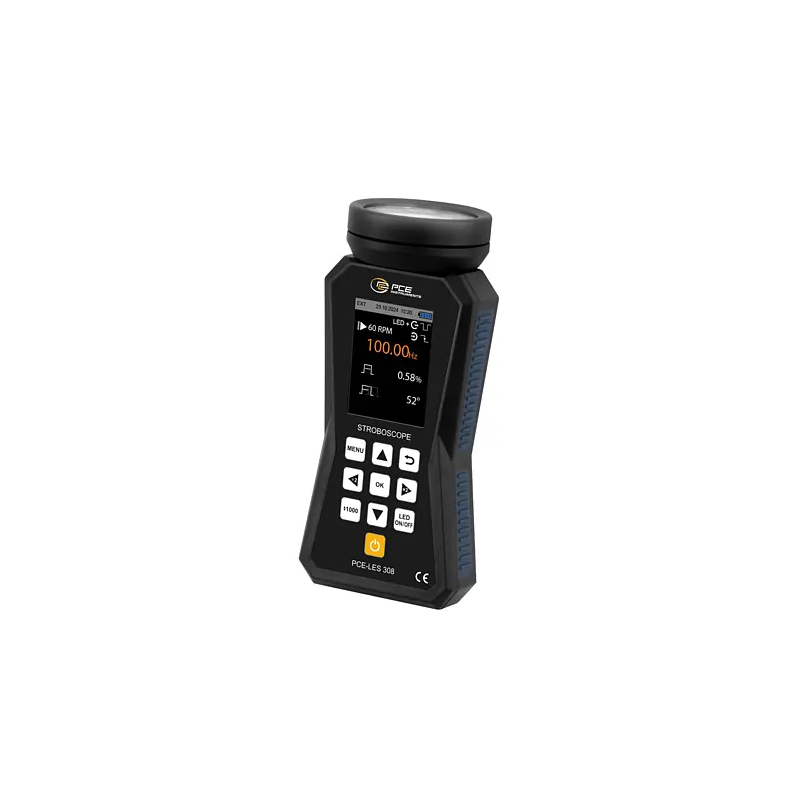

Le stroboscope UV s'utilise avec 10 touches, pour des réglages rapides. Les touches x2 et ÷2 permettent de modifier la fréquence en un instant. Le menu de réglages permet de configurer la luminosité de l'écran et l'arrêt automatique de l'écran après une période d'inactivité, ce qui prolonge l'autonomie de la batterie. L'appareil est livré dans un étui avec un câble de charge USB-C.
Principe de fonctionnement
La fonction de déphasage permet de déplacer le point d'observation de façon variable. La largeur d'impulsion règle la durée du flash et, par conséquent, son intensité. Lorsque le mode de déclenchement d'entrée est activé, l'appareil synchronise la fréquence de clignotement des LED sur le signal de déclenchement fourni (de même pour le déclenchement de sortie). Il est possible de choisir le front montant ou descendant du signal à synchroniser.
Avantages
- Fréquence de flash réglable en FPM et en Hz, avec une précision de ±0,003 % du réglage ou ±1 LSD
- Réglage rapide grâce aux touches x2 et ÷2
- Écran couleur LCD 2,8 pouces, clair et intuitif
- Synchronisation possible sur un signal externe (entrée NPN 24 V CC, alimentation capteur 24 V / 100 mA)
- Menu disponible en français et en 9 autres langues
- Format de poche (284 g), autonome grâce à sa batterie Li-ion
Choisissez votre version
| Version | Référence | Certificat d'étalonnage |
|---|---|---|
| PCE-LES 308UV-365 | PCE-LES 308UV-365 | Non |
| PCE-LES 308UV-365 avec certificat d'étalonnage | [RÉF. ÉTALONNÉ] | Oui |
Applications
- Analyse du mouvement des machines tournantes
- Observation et contrôle de la rotation avec une lumière UVA 365-370 nm
- Relevés de maintenance par parcours (itinéraires, machines et points de mesure)
Caractéristiques techniques principales
Fréquence
| Plage | Résolution | Précision |
|---|---|---|
| 60 à 9999,99 FPM | 0,01 FPM | ±0,003 % du réglage ou ±1 LSD |
| 10 000 à 300 000 FPM | 0,1 FPM | ±0,003 % du réglage ou ±1 LSD |
| 1 à 5000 Hz | 0,01 Hz | ±0,003 % du réglage ou ±1 LSD |
Caractéristiques générales
| Caractéristique | Valeur |
|---|---|
| Source lumineuse | 8 LED UVA, 365 à 370 nm |
| Intensité lumineuse (1000 Hz, 1 %) | 2943 µW/cm² à 20 cm ; 1731 µW/cm² à 30 cm ; 1045 µW/cm² à 50 cm |
| Déphasage | -360° à +360° |
| Largeur d'impulsion | 0,01 à 1 % de la durée d'impulsion (résolution 0,01 %) ; 0,01° à 3,60° de 360° (résolution 0,01°) |
| Entrée de déclenchement | Signal NPN, 24 V CC ; alimentation capteur 24 V / 100 mA |
| Sortie de déclenchement | Drain ouvert, jusqu'à 24 V, 50 mA |
| Mesure du parcours | 15 itinéraires, 10 machines par itinéraire, 5 points par machine |
| Écran | Couleur LCD 2,8 pouces |
| Mémoire | Mémoire interne |
| Langues du menu | Français, anglais (US), allemand, espagnol, italien, néerlandais, polonais, russe, turc, chinois |
| Alimentation | 5 V DC, 2 A (charge USB-C) |
| Batterie | Li-ion 7,4 V, 2200 mAh (16,28 Wh) |
| Autonomie | 4,5 h (flash 100 Hz, 1 %, écran 70 %) |
| Arrêt automatique | Réglable de 2 à 10 min |
| Classe de protection | IP52 |
| Conditions de fonctionnement | -20 à 60 °C, 35 à 85 % H.r. |
| Conditions de stockage | -20 à 60 °C, 35 à 85 % H.r. |
| Dimensions (L x l x H) | 165 x 90 x 35 mm |
| Poids | 284 g |

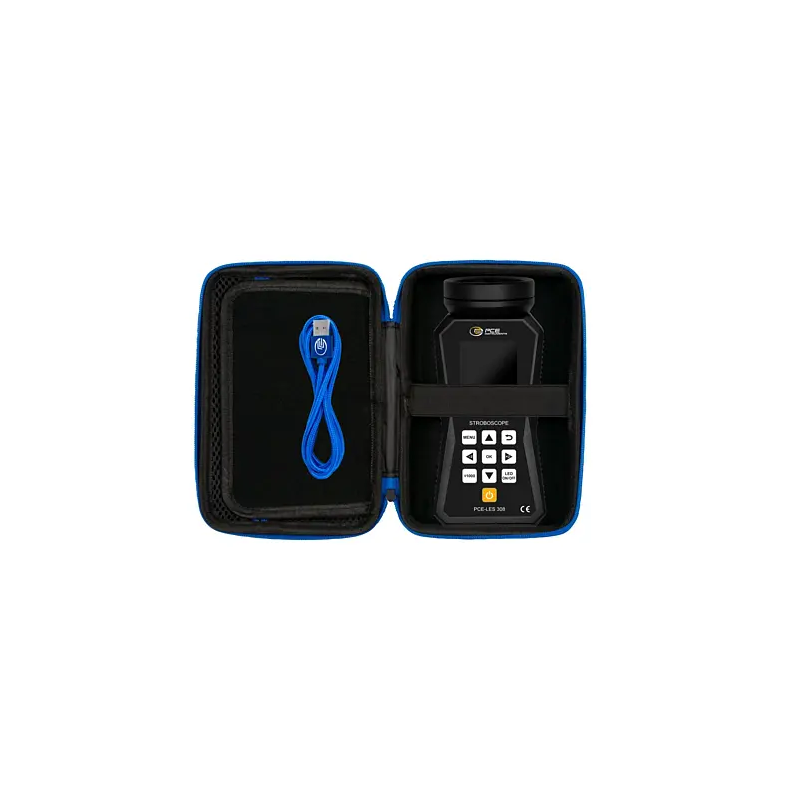

Contenu de la livraison
- Stroboscope UV PCE-LES 308UV-365
- Câble de charge USB-C
- Étui

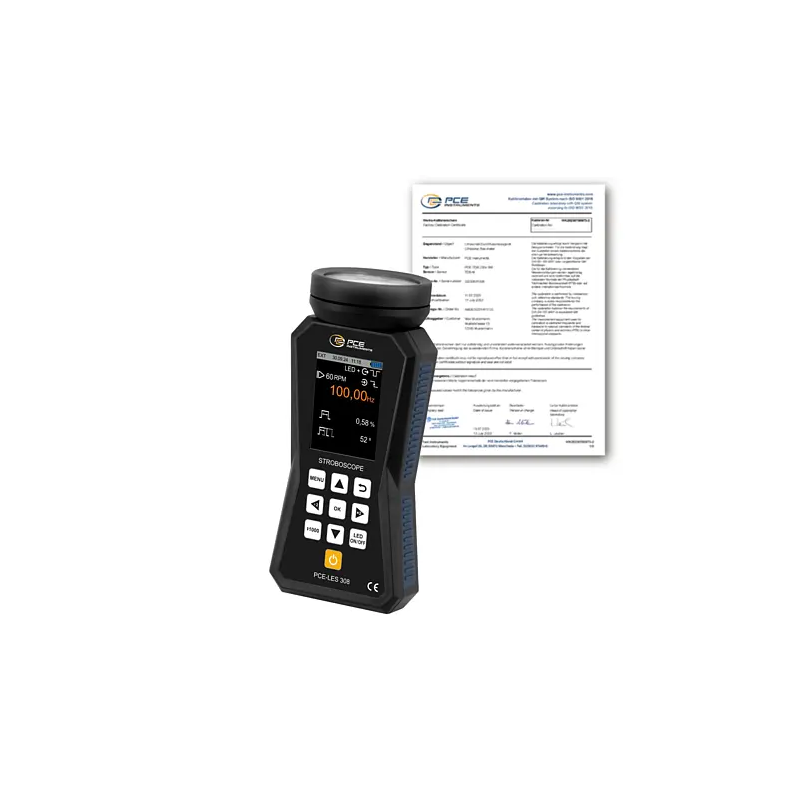

- Certificat d'étalonnage ISO (version avec certificat uniquement)
Pour en savoir plus sur le PCE-LES 308UV-365, téléchargez la fiche technique ou contactez-nous.
