OX9304 - Oscilloscope numérique SCOPIX 4x300Mhz 2,5Géch/s écran couleur - METRIX

L’OX 9304 est un oscilloscope numérique portable SCOPIX IV « génération icones tablette», autonome, avec 4 voies totalement isolées 600 V sur 300 MHz de bande passante. Il se dote d'une profondeur mémoire de 100 kpoints par voie, augmentant considérablement les durées d'enregistrement.

Ergonomie
Avec son écran 7" WVGA TFT couleur à dalle tactile rétro éclairé  sur fond  noir pour la meilleure lisibilité, des menus disponibles en plus de 13 langues, associé au Design du clavier et du boîtier, le SCOPIX IV offre un confort d’utilisation optimal.

Modes et fonctions
Pourvu de fonctions inédites, comme toute la gamme SCOPIX IV, l'oscilloscope numérique OX 9304, 4 voies / 300 MHz, "pluri-instrument" avec encombrement minimum, bénéficie de réelles performances grâce à son convertisseur 12 bits avec résolution verticale de 0,025%.
Outre ses fonctions de déclenchements avancés (largeur d´impulsion, comptage, retard),  SCOPIX IV propose 20 mesures automatiques par voie associé aux curseurs pour une analyse complète
Cet oscilloscope bénéficie de fonctions "MATH" standards et plus évoluées permettant de définir, pour chacune des traces, une fonction mathématique ainsi qu'une mise à l'échelle verticale avec la définition de l'unité physique réelle .
Grâce à la fonction FFT temps réel en simultané  de la forme d’onde, associée à l'analyse qualitative des harmoniques, la distorsion d'un signal, la réponse impulsionnelle, la recherche d'une source de bruit dans les circuits logiques débouchent sur des diagnostics efficaces et précis.
Le multimètre numérique TRMS multivoies, 8000 points, 200 kHz mesure les amplitudes, la résistance, la continuité, la capacité, la fréquence, les températures et réalise des tests de composants sans changer de connectique grâce aux PROBIX. Le mode multimètre est associé au mode logger en permettant les enregistrements graphiques horodatés en automatique ( N fichiers de 100 000 mesures avec un intervalle de 0,2 s entre 2 acquisitions.).
Les mesures de puissance sont possible dans ce mode : puissance mono et triphasé ; active, réactive, apparente et facteur de puissance.

L'analyseur d’harmoniques multivoies, est à même d'afficher les 63 premiers rangs pour des signaux dont la fréquence du fondamental se situe entre 40 et 450 Hz.

Une copie d’écran .png est active dans chacun des modes ainsi que l’impression  sur imprimante réseau  et  le rappel de tous vos enregistrements vous offre un confort de diagnostic inégalé.
Tous les moyens de communication sont réunis pour optimiser vos analyses : Ethernet filaire et WIFI, USB, et µSD.

•
  Caractéristiques techniques :
  25 touches de commande directe en face avant
  Vitesse d’échantillonnage à 2,5 Gé/s en monocoup et  max 100 Gé/s en ETS zoom
  Charge rapide 2h ; autonomie jusqu'à 8h
  Communication: Ethernet/WiFi/USB/µSD : L’application SCOPENET PC ou Tablette, permet de prendre la main sur l’instrument à distance, de transférer des courbes ou des impressions d’écrans,  à travers votre navigateur préféré.
  Stockage de grande capacité µSD au-delà de 32 Go :  SD, SDHC, SDXC en complément de la mémoire interne de 2 Go

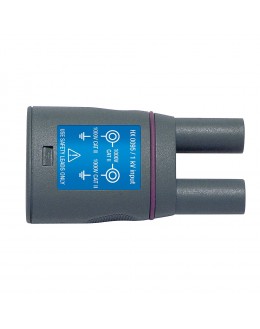

  Accessoires plug-and-play PROBIX : mise en œuvre de l'instrument rapide et sans risque d'erreurs. Les coefficients, échelles et unités des capteurs ainsi que la configuration des voies sont automatiquement gérés, les sondes et adaptateurs sont immédiatement reconnus une fois connectés.
  Complet, livré en sacoche avec ses accessoires de mesure
