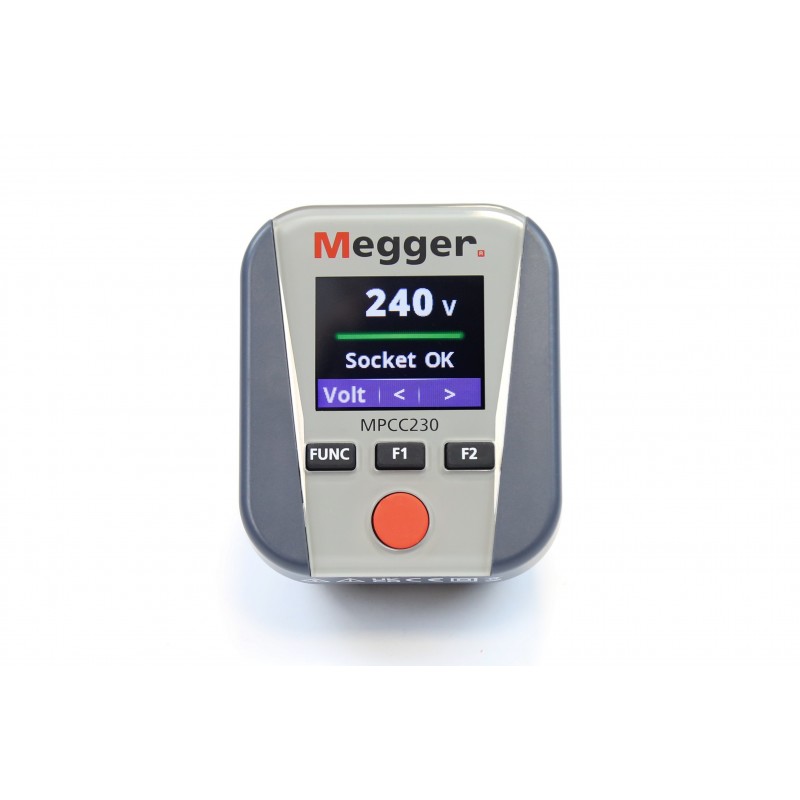

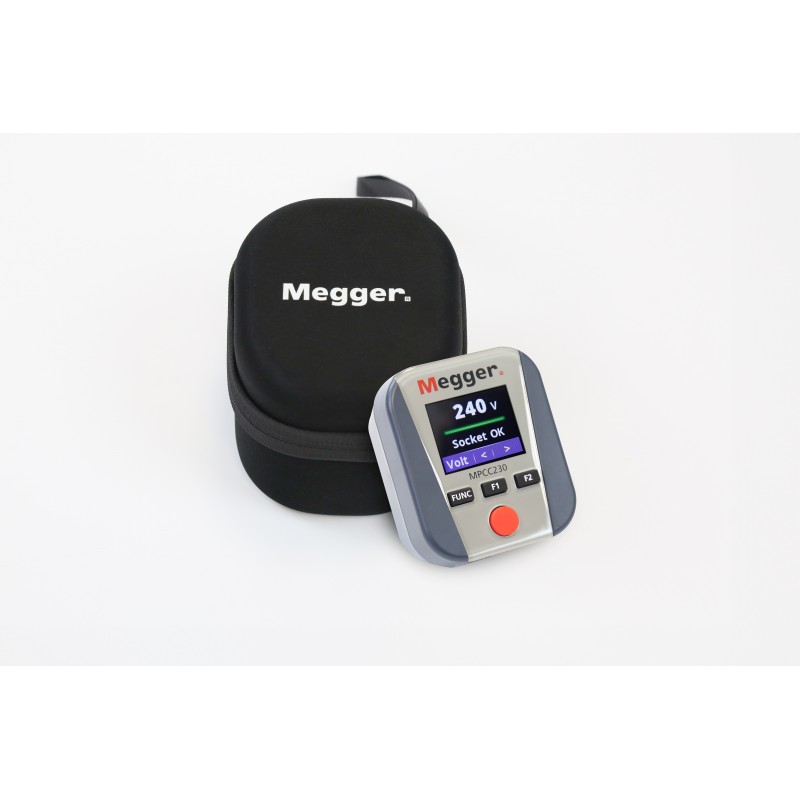

MPCC230 – Contrôleur de prise multifonction – Tests DDR, Boucle et Harmoniques TRMS – Megger

MPCC230 – Contrôleur de circuit multifonction – Tests DDR, Boucle et Harmoniques TRMS – Megger

Le MPCC230 est le premier contrôleur de circuit sous forme de testeur de prise multifonctions. Compact et polyvalent, il combine les fonctions d'un multimètre TRMS, d'un contrôleur de prise et d'un testeur d'installation conforme aux normes IEC 61557-3 et IEC 61557-6. Idéal pour les environnements résidentiels et commerciaux, il permet à tout électricien de réaliser un contrôle complet d'une installation en quelques secondes.

• Tests DDR type A, AC et F — courant d'essai 30 mA, mode AUTO x½, x1, x5 à 0° et 180°
• Mesure d'impédance de boucle Z L-PE et courant de défaut présumé IPEFC
• Détection automatique des erreurs de câblage et contrôle tension de contact < 50 V
• Analyse harmoniques jusqu'au 49e rang et THD% de la tension secteur
• Mémoire interne 64 mesures + application gratuite MPCC Link (iOS / Android)

Contrôle des prises et détection des erreurs de câblage

Branché sur une prise, le MPCC230 mesure instantanément la tension True RMS et affiche des avertissements clairs en cas d'anomalie. Les erreurs de câblage détectées sont les suivantes :

• Inversion phase – neutre
• Inversion de la terre
• Neutre ouvert
• Absence de terre
• Tension de contact supérieure à 50 V

Tests DDR — type A, AC et F

Le MPCC230 teste les disjoncteurs différentiels résiduel (DDR) de type A, AC et F avec un courant d'essai de 30 mA. Le mode AUTO exécute en une seule pression les tests x½, x1 et x5 à 0° et 180°, couvrant l'ensemble des vérifications réglementaires en un minimum de temps.

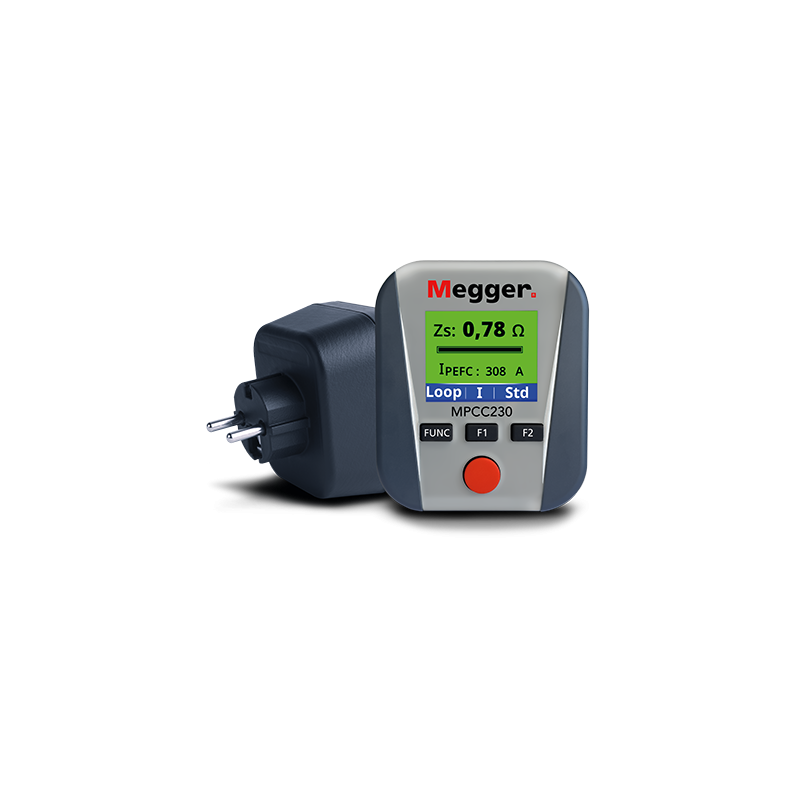

Mesure de boucle et résistance de terre

Le MPCC230 mesure l'impédance de boucle Z (Z L-PE) en mode standard à 15 mA, ou en mode LOW à 6 mA pour les installations présentant des courants de fuite. Il calcule automatiquement le courant de défaut à la terre présumé IPEFC et affiche la résistance de terre globale pour les systèmes TT et TN.

Analyse harmoniques jusqu'au 49e rang

La fonction Harmonics affiche la fréquence fondamentale (~50 Hz), le pourcentage THD et le détail de chaque harmonique jusqu'au 49e rang. Une aide précieuse pour diagnostiquer la qualité du réseau électrique et identifier les sources de perturbation dans les installations commerciales ou industrielles légères.

Mémoire et connectivité

Le MPCC230 enregistre automatiquement 64 mesures DDR et LOOP en mémoire interne, organisées chronologiquement pour un rappel rapide sur le terrain. Les résultats sont transférables à tout moment vers un appareil mobile via l'application gratuite MPCC Link, disponible sur App Store et Google Play.

Un supercondensateur intégré maintient l'appareil alimenté lorsqu'il est débranché de la prise, évitant toute perte de données en cours d'intervention.

Caractéristiques techniques principales

Pour en savoir plus sur le MPCC230, téléchargez la fiche technique ou contactez-nous.
