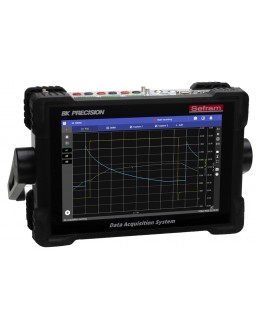

Le DAS1820 : toute la puissance d'un système fixe, dans un boîtier de terrain

Conçu pour les ingénieurs qui ne veulent pas choisir entre portabilité et performance, le DAS1820 embarque la même architecture modulaire que le DAS1800 dans un châssis compact à deux emplacements. Résultat : des capacités professionnelles disponibles partout où vous en avez besoin, sans recalibration en usine lors de chaque reconfiguration.

Caractéristiques générales :

• Mesurez jusqu'à 16 signaux analogiques simultanément grâce au module multiplexé D18-MUX8
• Intégrez directement vos thermocouples et sondes PT pour des mesures de température sans équipement additionnel
• Calculez vos grandeurs personnalisées en temps réel, voie par voie ou en multivoies, grâce au scripting embarqué
• Capturez les transitoires les plus rapides à 1 Méch/s par voie sur jusqu'à 8 voies simultanées
• Enregistrez signaux lents et rapides sans gaspiller de mémoire : jusqu'à 3 vitesses d'échantillonnage et 3 fichiers indépendants par session
• Garantissez la cohérence temporelle de vos acquisitions multi-systèmes via IRIG, GPS ou PTP (modèle DAS1820-SYNC)
• Analysez vos réseaux électriques DC, monophasés ou triphasés (50 Hz, 60 Hz, 400 Hz) sans logiciel externe
• Retrouvez instantanément vos configurations capteurs grâce à la bibliothèque intégrée — plus de resaisie manuelle
• Configurez et visualisez vos mesures directement sur le terrain via l'écran tactile HD 12"
• Suivez vos données sous la forme qui vous convient : formes d'onde, valeurs numériques, diagrammes de phase ou histogrammes
• Enregistrez des campagnes de mesure longues durée sur le SSD interne de 500 Go (standard)
• Travaillez en toute autonomie jusqu'à 4 heures grâce à l'option batterie D1820-BAT
• Connectez vos périphériques et votre réseau via USB 3.0 (×2) et LAN 1 Gbps
• Intégrez jusqu'à 16 signaux numériques pour une vision complète de votre système

Applications du systèmes DAS 1820

• Surveillance et vérification des systèmes d'alimentation électrique — mesurez et validez en toute confiance des signaux DC, monophasés ou triphasés, même dans les environnements les plus exigeants.
• Surveillance des processus et des équipements industriels — gardez une visibilité complète et continue sur vos signaux critiques, sur le terrain comme en laboratoire.
• Validation et vérification de produits — produisez des données précises, traçables et exploitables à chaque étape de vos cycles de test.

Acquisition haute vitesse adaptée à chaque signal

Capturez simultanément des signaux rapides et des signaux lents sans compromettre la qualité de la mesure :

• Jusqu'à 1 Méch/s par voie (8 voies simultanées) pour les transitoires les plus rapides.
• Trois vitesses d'échantillonnage indépendantes par session : plus de suréchantillonnage inutile, plus de données manquées.
• Jusqu'à 3 fichiers MDF4 distincts avec des conditions de déclenchement séparées — idéal pour enregistrer en continu les signaux lents tout en capturant les événements haute vitesse.
• SSD interne de 500 Go : l'une des plus longues durées d'enregistrement de sa catégorie.

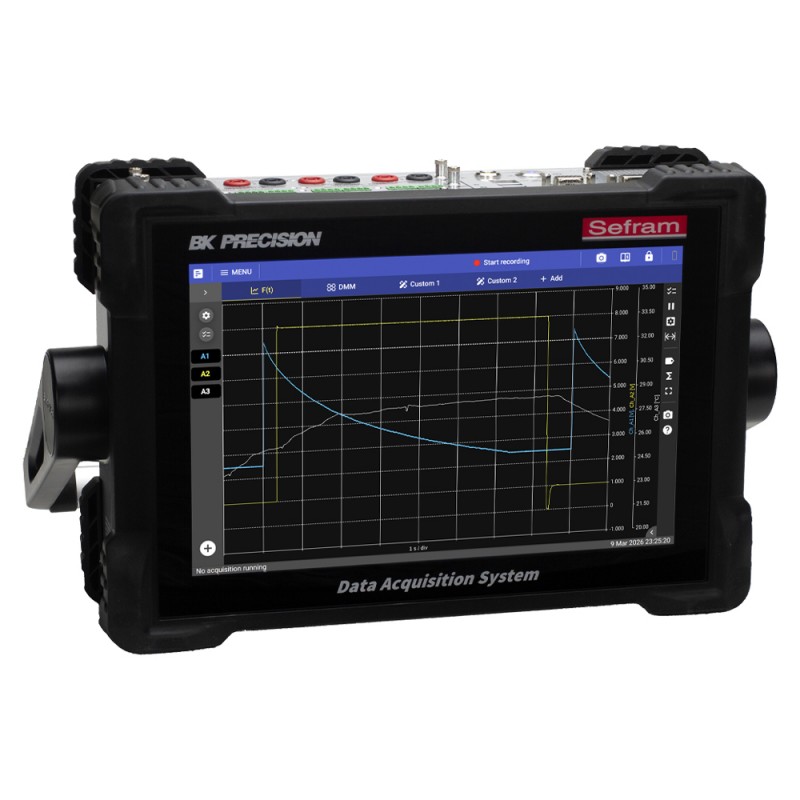

Terrain sans contrainte : autonomie, légèreté et interface intuitive

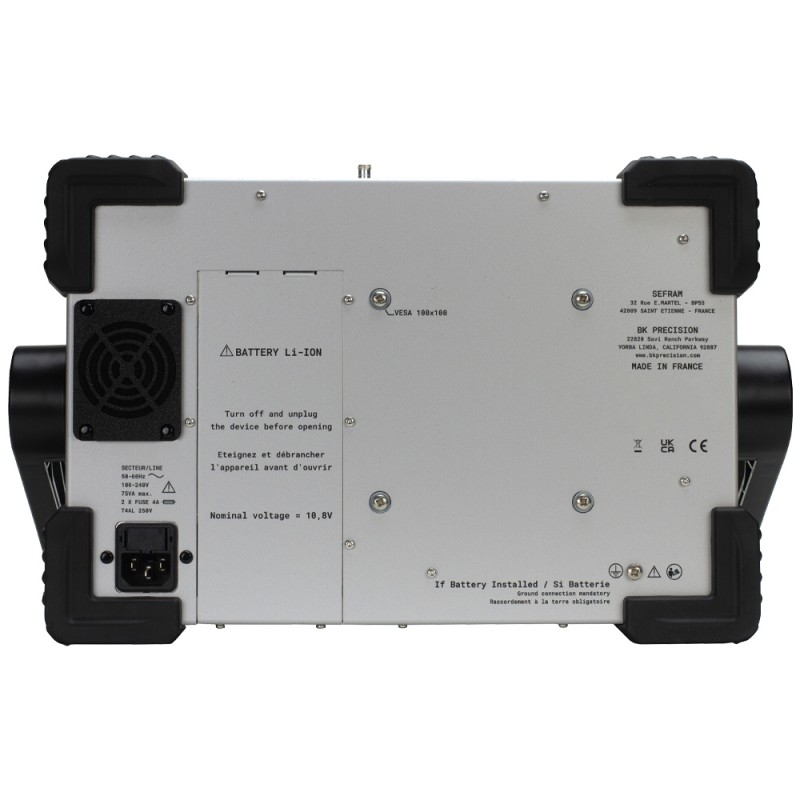

Avec seulement 3,9 kg pour l'unité équipée de sa batterie — et environ 0,55 kg par module supplémentaire — le DAS1820 s'emporte partout sans effort. L'option batterie D1820-BAT assure jusqu'à 4 heures d'autonomie sur le terrain (3 h 30 avec deux modules D18-UNI4), pour des campagnes de mesure longues en toute indépendance. L'écran tactile HD 12" rend la prise en main immédiate : défilement au doigt, zoom par pincement, et visualisation en temps réel sous toutes les formes utiles — formes d'onde, valeurs numériques, diagrammes de phase et histogrammes. Le tout est livré avec une valise de transport renforcée pour protéger votre investissement lors de chaque déplacement.

Connectivité et contrôle à distance

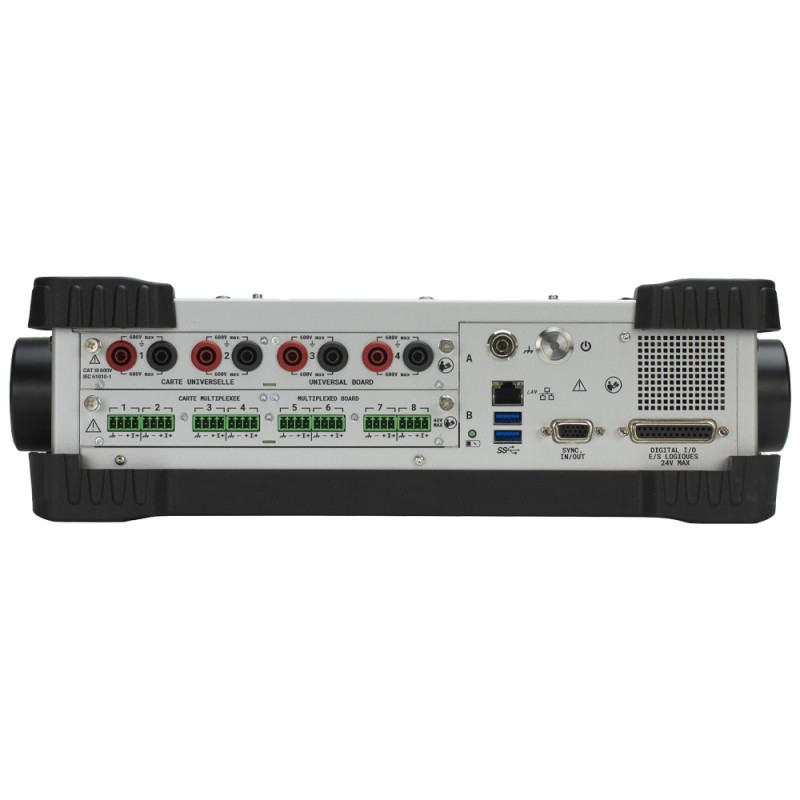

Le DAS1820 s'intègre facilement dans vos environnements de test grâce à ses interfaces USB 3.0 (×2), LAN 1 Gbps et ses 16 entrées numériques. Il peut être piloté à distance via serveur web ou VNC, sans nécessiter de présence physique sur le système. Pour les applications nécessitant une précision temporelle absolue, le modèle DAS1820-SYNC ajoute la synchronisation via IRIG, GPS et PTP. Enfin, le logiciel DASpro est inclus pour exploiter, visualiser et analyser vos données directement sur PC.

Modules de mesure interchangeables, plug-and-play

Le DAS1820 accepte quatre modules complémentaires sans recalibration :

• D18-UNI4 – Universel 4 voies isolées, ±600 VDC, 1 Méch/s, 16 bits, CAT III 600 V
• D18-MUX8 – Multiplexé 8 voies différentielles, ±48 VDC, 5 kéch/s, 18 bits — jusqu'à 16 voies analogiques avec 2 modules
• D18-HIZ4 – Haute impédance 4 voies isolées, ±600 VDC, 1 Méch/s, 16 bits, BW 70 kHz
• D18-HVM4 – Haute tension 4 voies isolées, ±1 500 VDC / 1 000 Vrms, 1 Méch/s, 16 bits, CAT III 1 500 V / CAT IV 1 000 V

Pour en savoir plus sur le DAS1820, téléchargez la fiche technique ou contactez-nous — nos ingénieurs sont disponibles pour vous accompagner dans le choix de la configuration adaptée à votre application.
