CA8333 - Analyseur de puissance et de qualité d'énergie - CHAUVIN ARNOUX - P01160541

CA 8333 - Analyseur de puissance et de qualite d'energie QUALISTAR - CHAUVIN ARNOUX - CA8333  -P01160541

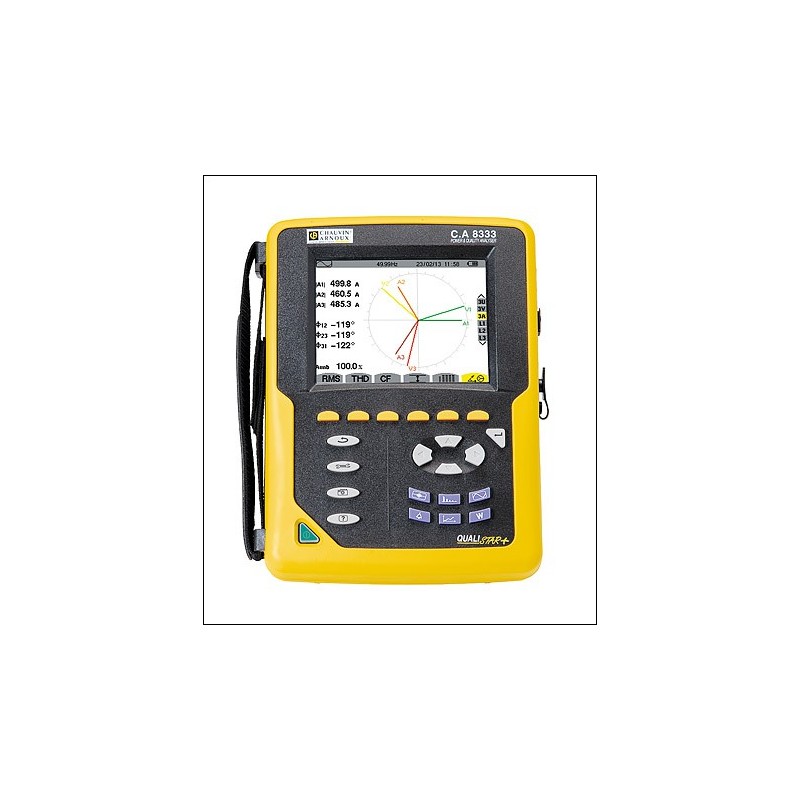

Maniable et très compact, cet appareil propose également de nombreuses valeurs calculées et plusieurs fonctions de traitement. Le C.A 8333 dispose de 3 entrées Tension et 3 entrées Courant.

Existe également en pack avec pinces de courant MA193

Contactez-nous pour en savoir plus :

01.49.62.14.40 / Contact@distrimesure.fr

Pour le dimensionnement d’une installation électrique ou pour diagnostiquer les défauts de commutation, le C.A 8333 dispose du mode transitoire, lequel permet d’obtenir le courant de démarrage sur une durée de 4 périodes.
Maniable et très compact, cet appareil propose également de nombreuses valeurs calculées et plusieurs fonctions de traitement. Le C.A 8333 dispose de 3 mesures de Tension et 3 mesures de courant. Le C.A 8333 capture et enregistre simultanément tous les paramètres, transitoires, alarmes et forme d’onde.

 Il permet aussi de réaliser le bilan énergétique complet d’une installation.

Lors de leur connexion, les capteurs de courant sont automatiquement reconnus par le C.A 8333. Il offre la possibilité de mixer différents capteurs de courant, et la configuration des ratios permet d’obtenir une lecture directe des mesures.

Son ergonomie est adaptée au terrain :
Les multiples fonctionnalités du Qualistar+ C.A 8333 le rendent polyvalent. Il est adapté aux applications jusqu’à 1 000 V en CAT III, et 600 V en CAT IV.

Logiciels
L’exploitation des mesures réalisées avec les Qualistar s’effectue à partir de deux logiciels : PAT en standard d’une part et Dataview® en option. Ils permettent la configuration, le transfert, le traitement & l’analyse. Dataview® offre en plus la possibilité d’éditer des rapports selon les normes de qualité de tension.

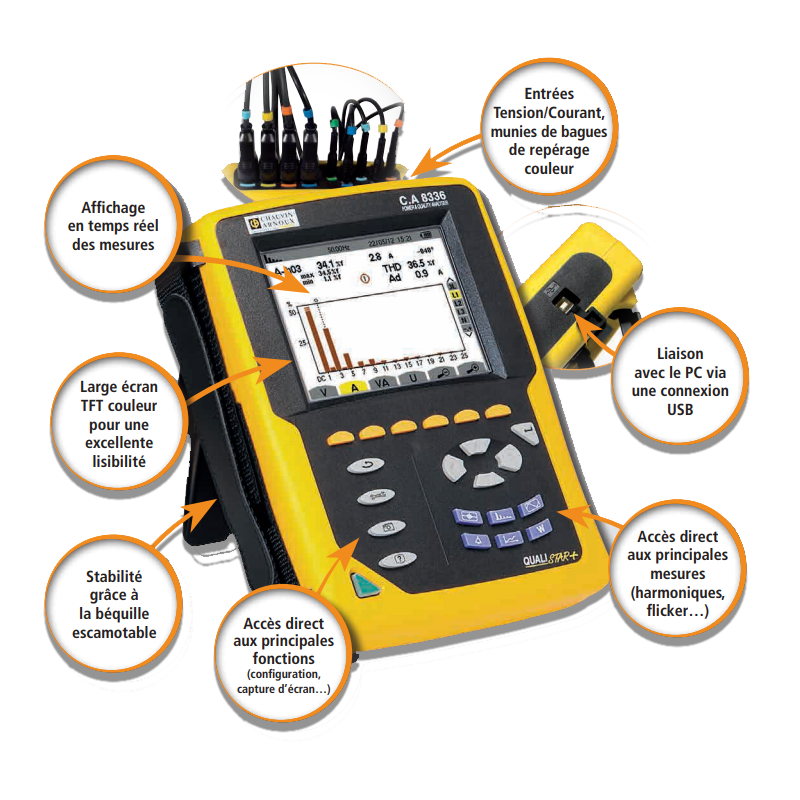

Fonctionnalités clés : Mesure des paramètres de tension, courant et puissance utiles jusqu’au diagnostic complet d’une installation électrique. Tous les bilans de puissance nécessaires à l’élaboration d’un diagnostic d’efficacité énergétique Capture et enregistrement simultanés de tous les paramètres, transitoires, alarmes et forme d’onde. Simplicité d’emploi éprouvée  Accès directs aux fonctions principales (configuration….) Accès directs aux mesures (harmoniques, flicker…) Des entrées Tension/Courant, munies de bagues de repérage couleur Grand écran TFT couleur pour une excellente lisibilité Autonomie batterie 13h

L’ergonomie des Qualistar+ est adaptée au terrain :

Les multiples fonctionnalités du Qualistar+ C.A 8333 le rendent polyvalent. Il est adapté aux applications jusqu’à 1 000 V en CAT III, et 600 V en CAT IV.
L’exploitation des mesures réalisées avec les Qualistar s’effectue à partir de deux logiciels : PAT en standard d’une part et Dataview® en option.

Reeling Box
Pratique, cet enrouleur aimanté équipé du système MultifFIX permet de régler la longueur des cordons.

Caractéristiques techniques :

- Tension TRMS AC+DC jusqu’à 1000 V
- Courant TRMS AC+DC : de 5 mA à 10 kA selon capteurs
- Fréquence
- Puissances : W, VA, var, VAD, PF, DPF, cos φ, tan φ
- Energies : Wh, varh, VAh, VADh, BTU, TEP, toe, Joule,
- Harmoniques du rang 0 à 50, phase
- Transitoires : jusqu’à 50
- Inrush sur 4 périodes
- enregistrement d’une sélection de paramètres sur un échantillonnage maximum de quelques jours à plusieurs semaines
- alarmes : 4 000 de 10 types différents
- Détection Peak
- Représentation vectorielle
- Disponible dans plus de 27 langues
- IP53 / IK08
- Communication USB
- IEC 61000-4-30 Classe B
- Dimensions / Masse : 240 x 180 x 55 mm / 1,9 kg

Accessoires spécifiques :

• Le cordon ESSAILEC permet de réaliser des tests sans perturbation ni interruption du circuit d’alimentation sur les compteurs, les relais de protection installés dans les circuits secondaires des transformateurs d’intensité ou de tension.
• Tous les Qualistar+ bénéficie du jeu de pions/bagues permettant un repérage rapide d’une part et également de personnaliser les codes couleur en fonction des pays.
• Grand choix de capteurs de courant pour des mesures de courant de 5 mA à 10 kA

Contient :

Un analyseur Qualistar+ livré avec une sacoche pour accessoires, 5 cordons tension banane 4 mm de 3 m, 5 pinces crocodiles, un jeu de repérage 12 couleurs des cordons et entrées, un film de protection écran anti-rayure (monté), un cordon USB, un cordon secteur, un bloc secteur, un fiche de sécurité, un CD mode d’emploi multilangues et un CD logiciel PC de rapatriement des données (Power Analyser Transfer).

* capteur souple ou pince en options (voir accessoires)

Pour en savoir plus, téléchargez la fiche technique ou contactez-nous.
