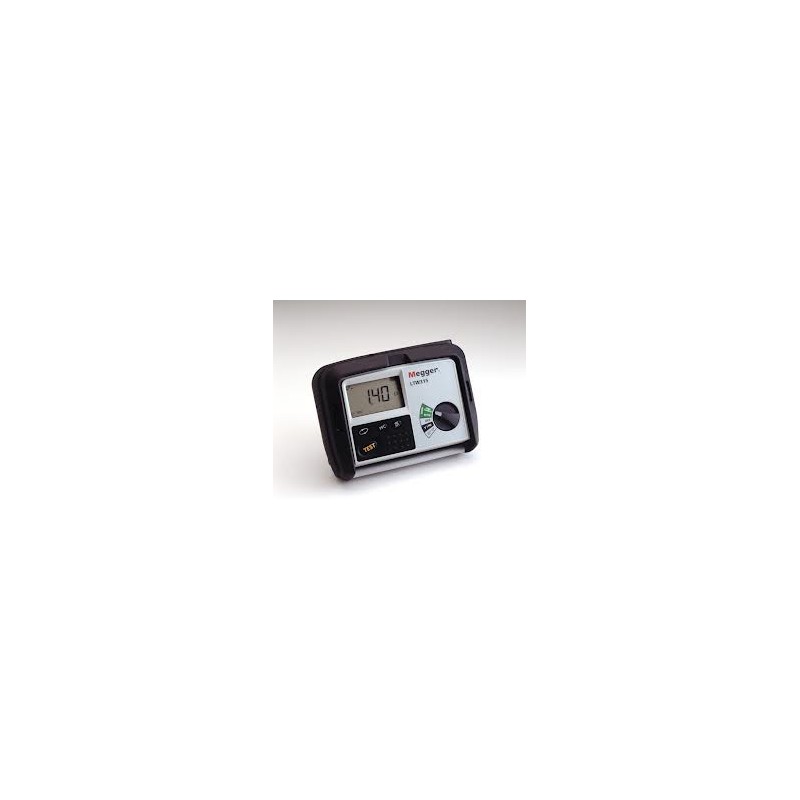

LTW315 - testeur d'impédance de boucle - MEGGER - LTW315-EU-SC

Prix réduit ! LTW315 - testeur d'impédance de boucle - MEGGER

Mesureur de boucle  LTW315 100-280V à 2 fils

Plus de détails



LTW315-EU-SC

Délai à définir

772,00 € HT
926,40 €TTC

-15,00 €

787,00 € HT


Comment faire une demande de devis : Transformer mon panier en devis
Démo

Notes et avis clients

personne n'a posté d'avis encore
dans cette langue
Noter / écrire un commentaire

• Test de boucle à 2 fils sans déclenchement
• Fonctionne de 50 V à 440 V
• Test de boucle sur les prises médianes 110 V
• Test des installations de CAT IV
• Démarrage automatique du test




Les nouveaux testeurs de boucle de terre Megger à 2 fils permettent de vérifier l’impédance de boucle d’un circuit sous tension, sans qu’il soit besoin de le déconnecter de l’alimentation électrique. Les nouveaux appareils de la gamme LTW300 permettent d’effectuer les tests de boucle à l’aide d’un câble à 2 fils qui ne déclenche pas les DDR de sensibilité 30 mA. Ils sont utilisables sur une vaste plage de tensions.





Testeurs d'impédance de boucle de terre permettant de vérifier l'impédance de boucle d'un circuit électrique sous tension sans avoir besoin de débrancher l'alimentation électrique. Les instruments de la série LTW300 offrent une solution d'essai de boucle à 2 fils métalliques simple et fiable, qui ne déclenche pas les disjoncteurs différentiels 30 mA et peut être utilisé sur une gamme étendue de tensions.

Ecran rétroéclairé
Résolution de 0,01 Ω
Essai de boucle sans déclenchement sur les circuits avec des disjoncteurs différentiels ≥30 mA
Les circuits 3 phases avec protection par disjoncteur différentiel peuvent être testés.
Teste les circuits radiaux lorsque le circuit ne revient pas à l'origine, même si seulement une phase et des contacts neutres sont disponibles.
Temps d'essai de boucle sans déclenchement de 10 secondes avec extension du test automatique jusqu'à 10 secondes supplémentaires si du bruit est détecté afin d'améliorer la précision de l'essai
Essai de boucle de courant élevé pour les alimentations non dotées d'un disjoncteur différentiel
Le démarrage AUTOMATIQUE commence à exécuter l'essai de boucle dès que les cordons d'essai sont connectés ; pas besoin d'appuyer sur le bouton de test, ce qui garantit un essai beaucoup plus sûr.
Affichage PFC jusqu'à 20 kA
Mesure de tension et fréquence
Les systèmes de 110 V c.a. comprenant une prise secondaire de 110 V mise à la terre (phase 55 V à la terre) peuvent être testés sur le bobinage secondaire.
Boîtier étanche IP54
Jeu facultatif de cordons d'essai à 2 fils protégés par fusible de 10 A et de pinces crocodile
Conforme à la norme de sécurité CEI61010-1 300 V, CAT IV et à la norme EN61557

Mesure de tension
(c.a. seulement)50 → 440 V
Précision±2 % ±1 V
Plage25 → 99,99 Hz
Précision±0,1 Hz
Un avertissement s'affiche si la tension appliquée dépasse 440 V.
Des dommages surviennent si la tension appliquée dépasse 600 Vrms.
Essai de boucle
Boucle sans déclenchement et essai de boucle de courant élevé
Tension sourceLTW315 : 100 → 280 V (50 Hz)
LTW325 : 50 → 440 V (50 Hz)
Plage d'affichage0,01 → 2 000 Ω
Précision±5 % ±0,03 Ω
Courant d'essai nominalEssai de boucle sans déclenchement 15 mA (à une alimentation nominale de 230 V c.a.) Essai de boucle de courant élevé 4 A (à une alimentation nominale de 230 V c.a.)
Plage de fonctionnement0,30 → 1 000 Ω
Courant de défaut possible (PFC)
Courant de défaut possibleTension de source/résistance de boucle mesurée
Portée maximum40 kA ; la précision est dérivée de l'essai de boucle et de la mesure de tension.
Conformité
EN61010Conçu selon la norme EN61010-1 ed2 2001-02 Conçu pour du 300 V à la terre catégorie IV, avec tension entre phases à 440 V ; fusible a protégé à 600 Vrms c.a.
EN61557Conforme aux parties suivantes de la norme EN61557, Sécurité électrique dans les systèmes basse tension jusqu'à 1 000 V c.a. et 1 500 V c.c. - Equipement de test, mesure ou contrôle des mesures de protection : partie 1-Règles générales ; partie 3-Résistance de boucle
Alimentation
Piles8 piles LR6 1,5 V CEI (alcalines AA)
Rechargeable8 piles Ni/Cd ou Ni/MH 1,2 V
Autonomie de la batterie2 000 tests consécutifs
Partie mécanique
Poids1 000 g ±10 % excluant les cordons d'essai
Dimensions203 x 148 x 78 mm

NB

RS est un distributeur Megger autorisé. Acheté chez RS, ce produit est couvert par la garantie Megger de 3 ans

fourni avec

Jeu de cordons de test avec pinces crocodile, cordon d'essai de prise femelle secteur, 8 piles alcalines AA, mallette de transport rigide et instructions.
