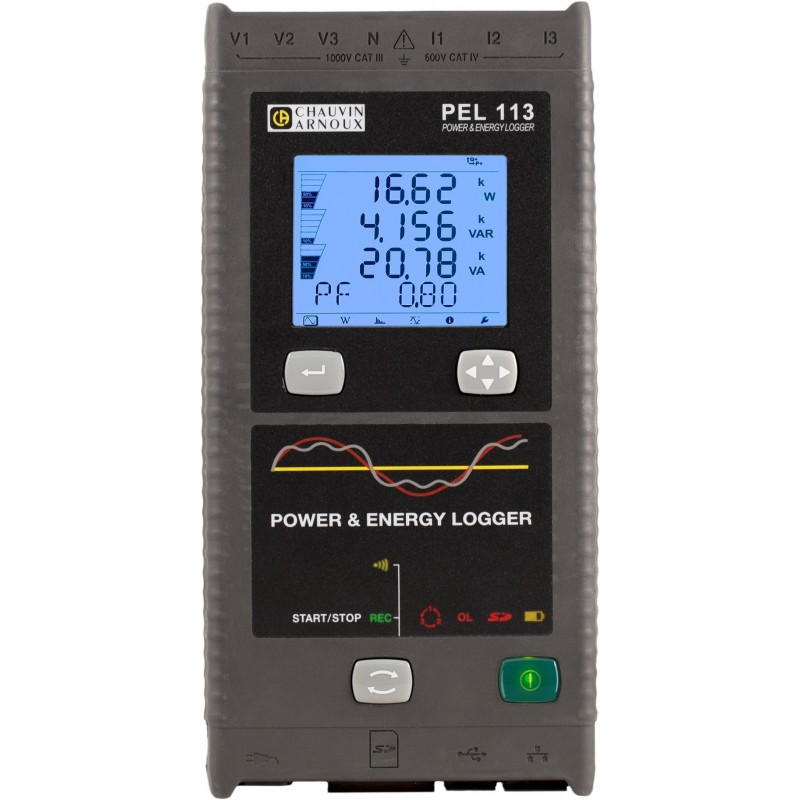

PEL113 - Enregistreur de puissance et d'énergie triphasé - 3 Entrées Tension / Courant - CHAUVIN ARNOUX

PEL113 - Enregistreur de puissance et d'énergie triphasé  - P01157157 - CHAUVIN ARNOUX

Nous contacter pour tarif et conditions :

01.49.62.14.40 / Contact@distrimesure.fr

Faites des économies, maîtrisez vos consommations d’énergie !

• Tensions AC et / ou DC jusqu’à 1000 V
• Courants jusqu’à 10 kA AC, 5 kA DC (en fonction du capteur de courant).
• Puissances actives, réactives et apparentes
• Énergies actives et réactives, et apparentes
• Puissances actives fondamentales et équilibrées et puissances actives de déséquilibres
• Mesures et caractérisation sur moteur
• Informations de phase : cos φ, tan Φ, facteur de puissance PF
• Facteur de crête
• Calcul du THD pour les courants et tensions
• IEC 61010 600 V CAT IV et 1 000 V CAT III

Version du PEL113 :

• P01157157 - PELL 113 - Enregistreur de puissance et d'énergie triphasé
• P01300003 - PEL113KIT - Enregistreur de puissance et d'énergie triphasé avec 3 capteurs de courant MA194-350 et 1 Auto-Alimentation

Pour optimiser votre efficacité énergétique, réduire les coûts et améliorer la performance de vos systèmes électriques, les enregistreurs de puissance et d’énergie en simultané de la série PEL 110 sont parfaitement adaptés.

Le PEL113 permet de mesurer des tensions AC et/ou DC jusqu'à 1000 V, ainsi que des courants pouvant atteindre 10 kA AC et 5 kA DC, en fonction du capteur de courant utilisé. Il offre des mesures précises des puissances actives, réactives et apparentes, ainsi que des énergies actives, réactives et apparentes. En outre, il peut mesurer les puissances actives fondamentales et équilibrées, ainsi que les puissances actives de déséquilibres. Pour une analyse détaillée, le dispositif permet également des mesures et caractérisations sur moteur via une application Android dédiée.

Fonctionnalités de mesure du PEL113

Le dispositif propose une décomposition des pertes énergétiques, fournissant des informations détaillées sur les phases, telles que le cos φ, le tan Φ et le facteur de puissance (PF). Il calcule également le facteur de crête et le THD pour les courants et les tensions, ce qui permet une analyse approfondie. Les mesures peuvent être effectuées en DC, ainsi qu'à des fréquences de 50 Hz, 60 Hz et 400 Hz, ce qui le rend adapté à diverses applications, y compris marines.

Ergonomie simple et efficace

Le PEL113 est conçu pour une utilisation simple et efficace grâce à ses nombreuses caractéristiques ergonomiques :

• Compact et aimanté : Sa taille réduite et son support aimanté permettent une installation facile et rapide dans divers environnements de travail.
• 3 entrées tension et 3 entrées courant : Il dispose de trois entrées pour la tension et trois pour le courant, offrant une grande flexibilité pour différentes configurations de mesure.
• Quadruple afficheur numérique rétro-éclairé : L'écran numérique avec rétroéclairage affiche quatre mesures simultanément, facilitant la lecture des données dans toutes les conditions d'éclairage.
• Auto-alimentation par la phase (En option) : Le dispositif s'auto-alimente directement à partir de la phase, éliminant ainsi le besoin de sources d'alimentation supplémentaires et simplifiant son utilisation sur le terrain.

Communication Réseaux

Les PEL 110 disposent de plusieurs modes de communication :

• USB , la liaison la plus simple en présentiel
• Ethernet RJ45 ou Wi-Fi (server) : connectez votre PEL11x au serveur pour communiquer depuis n’importe qu’elle station du réseau doté du logiciel PEL Transfer
• Wi-Fi (Access Point) :
  • Créez une liaison directe entre le PEL11x et votre ordinateur
  • Mode Access Point (AP) supporte jusqu’à 5 clients

Logiciel PEL Transfer  Avec le logiciel PEL Transfer, vous pouvez réaliser : • la configuration de votre PEL • la vérification des connexions avant le début d’un enregistrement • le téléchargement des mesures enregistrées dans les PEL • la visualisation des différents résultats des mesures et des analyses Atout supplémentaire : PEL Transfer convertit la valeur de votre consommation électrique en Euros (8 plages tarifaires). Application Android Via l’application Android, visualisez le branchement de votre PEL au réseau électrique

Applications de l'enregistreur triphasées PEL113

Marché de l'énergie renouvelable, du process industriel, du bâtiment, du contrôle de Datacenter...

Audits Énergétiques : Audit ISO50001 / Campagne de mesure / Identification des causes de surconsommation

Maintenance préventive : Surveillance des équipements industriels / Analyse des consommations / Dimensionnement d'une armoire de rephasage / Diagnostic moteur

Contient :

1 PEL113, 1 sacoche de transport, 4 cordons de tension, 4 pinces crocodile, 1 jeu de pions bagues, 1 carte SD, 1 adaptateur de carte SD vers USB, 1 cordon USB, logiciel PC PEL TRANSFER & manuel de fonctionnement à télécharger sur le site web, 1 guide démarrage rapide.

Pour en savoir plus sur le PEL113, téléchargez la fiche technique ou contactez-nous.
