• Boîtier compact aimanté,
• Auto-alimenté par ses entrées tension jusqu’à 600 V
• Enregistrement en continu avec un pas de 200 ms
• Mesures selon la norme IEEE 1459
• 4 entrées tension & 3 entrées courant

Contactez-nous pour en savoir plus :

01.49.62.14.40 / Contact@distrimesure.fr

Avec les enregistreurs de puissance et d'énergie PEL104, optimisez votre efficacité énergétique. Bien au-delà du simple comptage d'énergie, les appareils de mesure électrique PEL104 enregistrent la consommation électrique, mesure et analyse l'énergie.
Surveillez vos installations pour déceler les points d'amélioration et optimiser votre performance énergétique pour faire des économies, tels sont les objectifs que les enregistreurs de puissance et d'énergie PEL104 vous permettent de réaliser.

Existe également en version sans capteurs de courant

Fonctionnalités clés :

• Installations monophasées, diphasées et triphasées avec ou sans neutre, et autres configurations complexes.
• Mise en place sans interruption de l’alimentation secteur
• Communication WiFi, 3G-UMTS/GPRS, LAN (réseau Ethernet), Bluetooth et USB
• Reconnaissance automatique des capteurs connectés
• Enregistrement sur carte SD et SD-HC
• Communication temps réel avec un PC et analyse via le logiciel PEL Transfer
• Boîtier compact aimanté,
• Auto-alimenté par ses entrées tension jusqu’à 600 V
• Enregistrement en continu avec un pas de 200 ms
• Mesures selon la norme IEEE 1459
• 4 entrées tension & 3 entrées courant

Caractéristiques complémentaires :

• 5 mesures par secondes, simultanément sur chaque phase
• Puissances actives, apparente, réactive, non active, déformante
• Phase : cos phi, tan PHI, PF
• Harmoniques/THD
• IP54

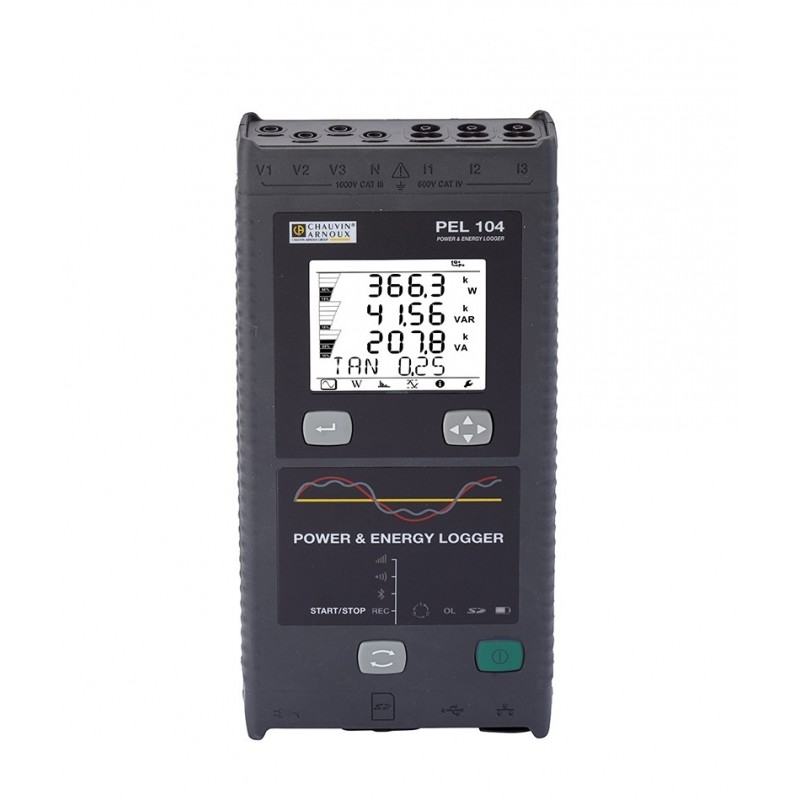

Description :

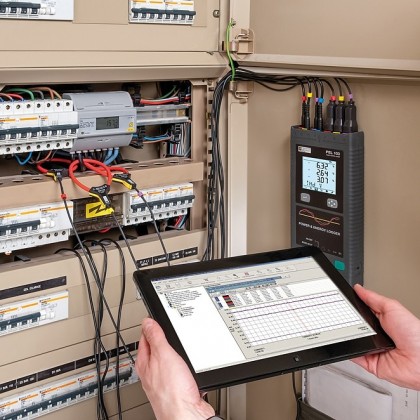

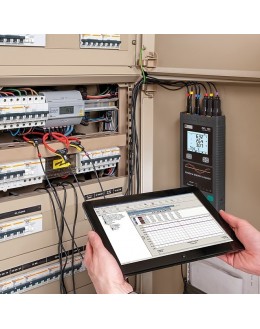

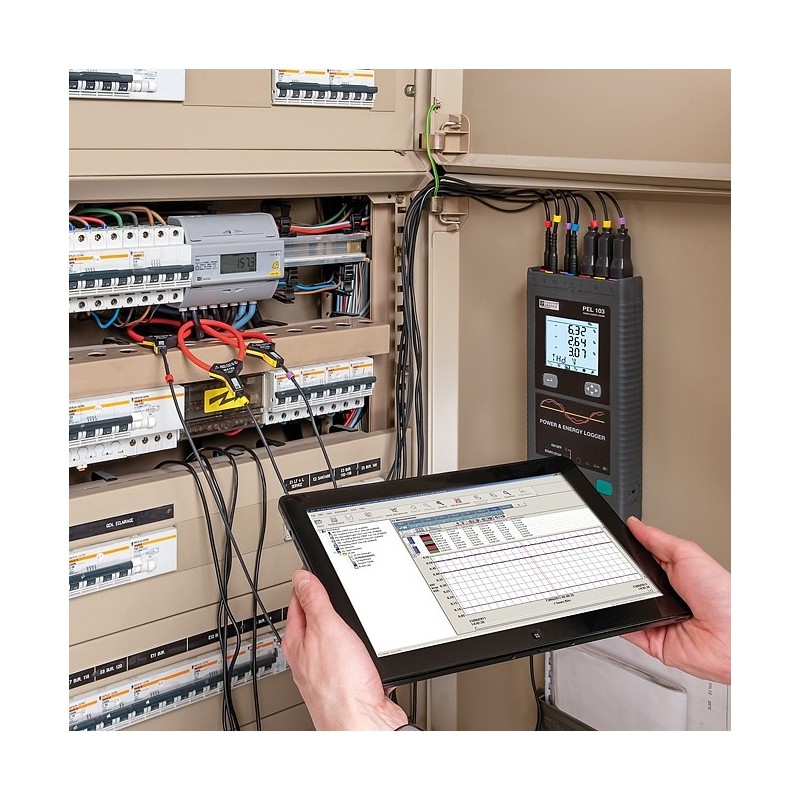

Portable, robuste, compact, son boîtier aimanté permet de le positionner simplement, y compris dans une armoire électrique. Le PEL104 est un enregistreur doté de 3 voies en tension et 3 en courant, Plus de problème de batterie, enregistreur s'autoalimente directement par la phase grâce à l'accessoire inclus et se dé-marge ainsi de tout problème de batterie.

Adapté à tous types de réseaux électriques, le PEL104 reconnaît automatiquement les capteurs connectés, Il mesure la tension jusqu'à 1000 VAC/VDC, le courant jusqu'à 10kVAC / 5 kVDC, Ses larges étendues de mesure permettent d'enregistrer des puissances jusqu'à 10 GW/Gvar/GVA, et des énergies de 4 EWh/EVAh/Evarh.
Il dispose d’un mode Alarme. L’utilisateur configure des limites et un listing d’évènement est enregistré

L'écran LCD avec rétro-éclairage, doté d'un triple afficheur numérique, offre une très bonne lisibilité.
Le PEL 104 est équipé d'une carte SD pouvant stocker en mémoire jusqu'à plusieurs années de données. Une fonctionnalité idéale pour les campagnes de mesure.

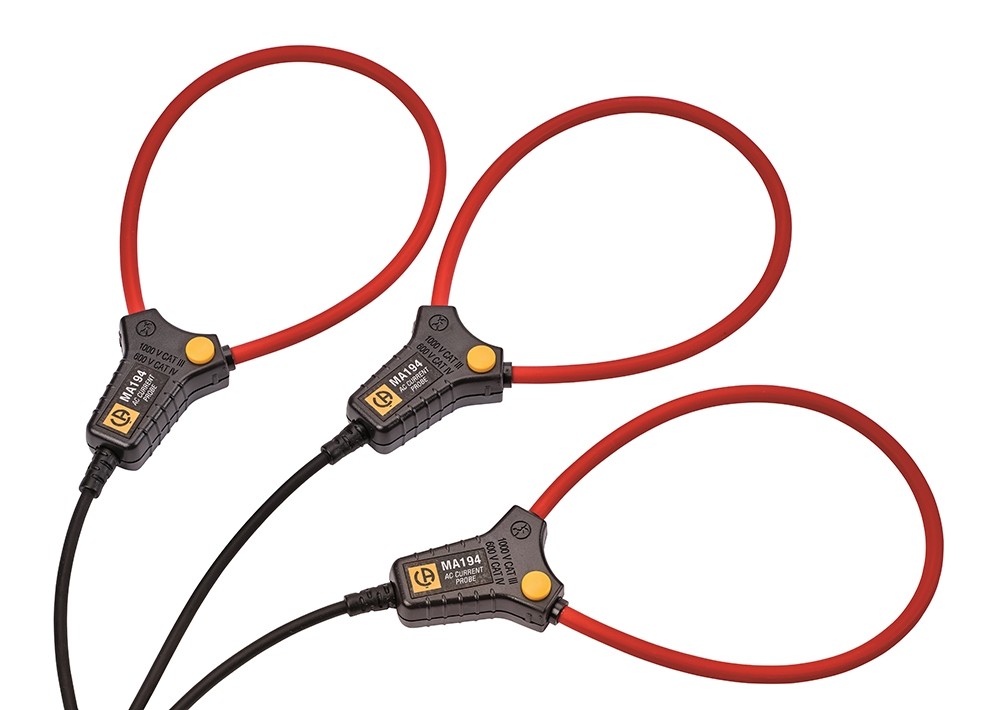

Présentation des capteurs MA194

Les pinces ampèremétriques et les capteurs de courant flexibles MiniFlex® permettent de mesurer le courant circulant dans un câble sans avoir à ouvrir le circuit. Ils permettent aussi d’isoler l’utilisateur des tensions dangereuses présentes dans le circuit.

MiniFlex® MA194 350 mm
Domaine de mesure * 100 mA - 10 000 A 100 mA - 10 000 A 100 mA - 10 000 A
Diamètre d’enserrage 100 mm

Dimensions (L x l x H) environ 170 x 110 x 18 mm
Cordon 3 mètres de longueur
Masse environ 120 g

Logiciel et application Le logiciel PEL Transfer permet d'analyser les données enregistrées avec les PEL104. A partir des campagnes de mesures réalisées en puissance, le logiciel décompose automatiquement les pertes détectées, Nouveauté : le logiciel calcule directement le coût des puissances consommées, et donne le résultat dans la monnaie locale sélectionnée. La plateforme logicielle DATAVIEW, permet la génération de rapports. L'utilisateur a la possibilité de paramétrer des seuils d'alarme sur les différentes mesures réalisées, afin d'obtenir un rapport de mesure personnalisé. Sur le terrain, l'application ANDROID dédiée permet de vérifier le bon fonctionnement du PEL et de modifier sa configuration, Cette fonction permet les mesures pour les applications sur les moteurs : la vitesse de rotation, le couple et le rendement moteur. Plus besoin d'ajouter des capteurs spécifiques pour suivre le comportement d'un moteur en temps réel.

Contient :

Un enregistreur de puissance et d’énergie PEL104 et : 1 sacoche de transport, 4 cordons de tension, 4 pinces crocodile, capteurs de courant MA194, 1 jeu de pions bagues, 1 adaptateur secteur 600V, 1 carte SD, 1 adaptateur de carte SD vers USB, 1 cordon USB, logiciel PC PEL TRANSFER & manuel de fonctionnement à télécharger sur le site web, 1 guide démarrage rapide.

Pour en savoir plus, téléchargez la fiche technique ou contactez-nous.
