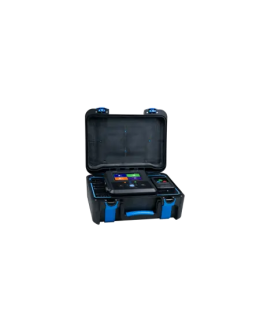

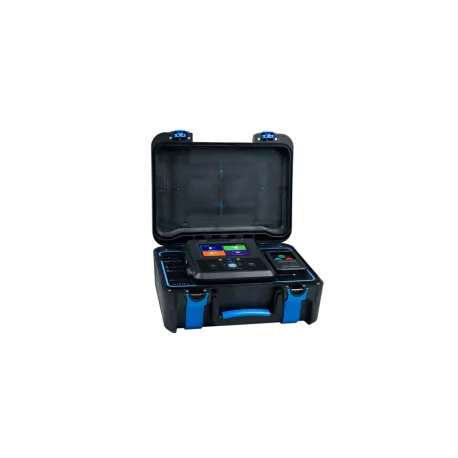

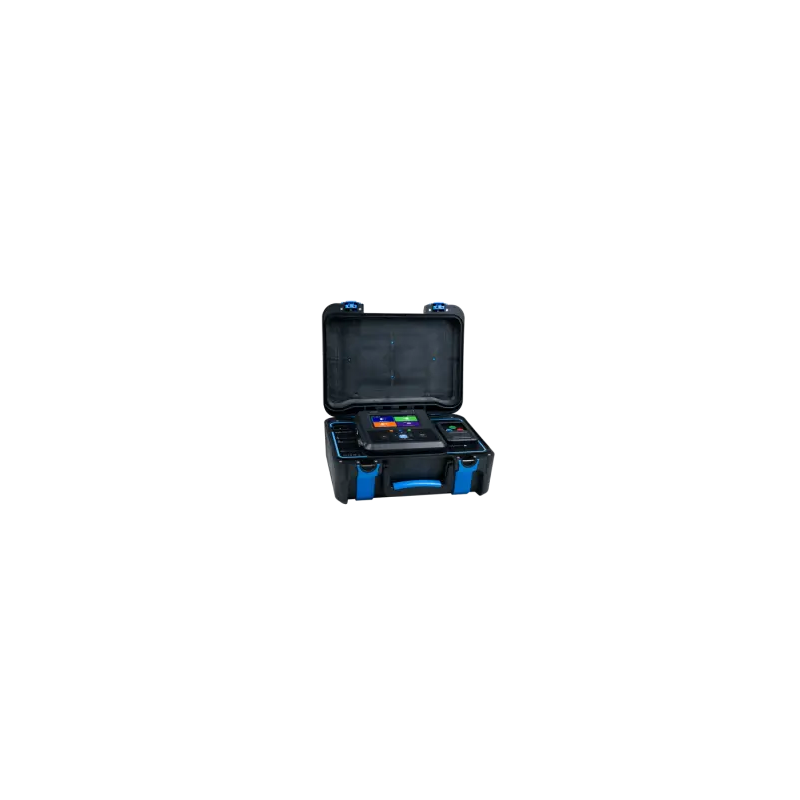

MI 3114 PV – Photovoltaic & Electrical Installation Tester – 1500V DC / 40A – Sefram
MI 3114 PV : le testeur complet pour vos installations photovoltaïques 1500V
- Tension système jusqu'à 1500 V DC, Icc jusqu'à 40 A
- Conforme IEC 62446-1, tous tests catégorie 1
- AUTOSEQUENCE : tous les tests en une pression
- Mesure irradiation/température via unité sans fil
- Calcul automatique des valeurs STC
MI3114PV
Sefram - MI 3114 PV – Testeur d'installations photovoltaïques et électriques – 1500V DC / 40A
Le MI 3114 PV est un instrument puissant pour tester les systèmes photovoltaïques avec une tension système maximale allant jusqu'à 1500 V et un courant de court-circuit maximal de 40 A. Il permet de réaliser des tests conformément à la norme IEC 62446-1 et prend en charge l'ensemble des procédures de mesure de catégorie 1.
- Résistance d'isolement des chaînes photovoltaïques jusqu'à 1500 V DC
- Mesures Isc et Uoc, calcul des valeurs STC et comparaison aux données nominales du fabricant
- AUTOSEQUENCE : tous les tests de catégorie 1 regroupés en un seul test automatique
- Unité distante sans fil pour la mesure en temps réel de l'irradiation et de la température de cellule
- Grand écran tactile couleur 4,3" pour la préparation, l'exécution et la révision des tests
- Logiciel PC Metrel ES Manager pour la préparation, l'export et la génération de rapports professionnels
Présentation générale

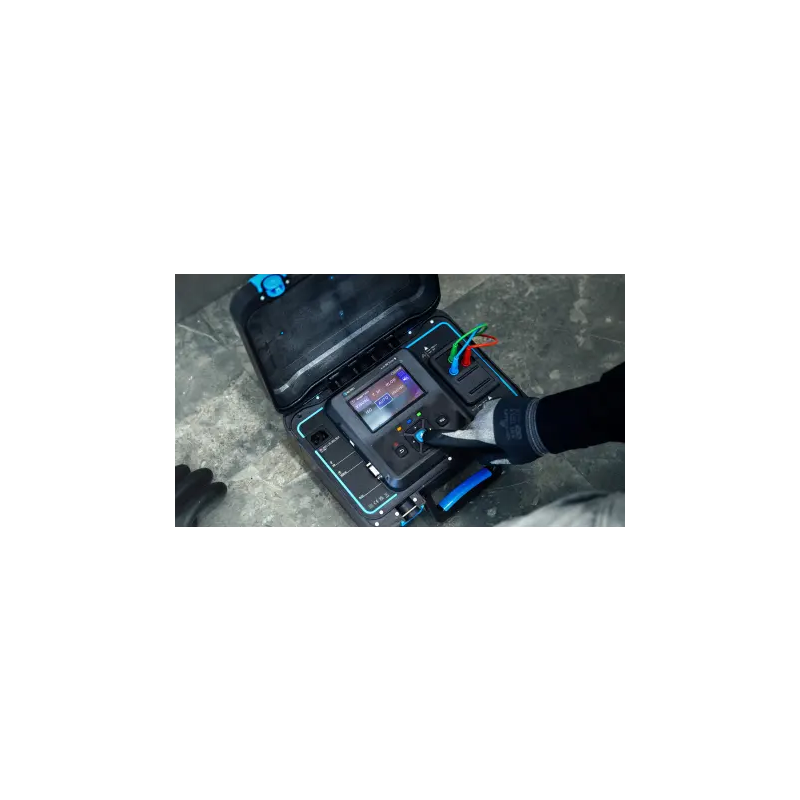

L'instrument est contrôlé par un grand écran tactile couleur à partir duquel l'utilisateur peut préparer et lancer des tests ou des mesures sélectionnés, enregistrer les résultats et les examiner. Il est également possible de corriger des paramètres erronés saisis précédemment sur une mesure ou un groupe de mesures déjà effectuées.
Fonctions de mesure
- Résistance d'isolation des chaînes à 1500 V
- Continuité des conducteurs PE
- Test de polarité
- Test Isc et Uoc
Avantages
- Essai automatique pour l'ensemble des tests de catégorie 1
- Calcul des valeurs STC et comparaison directe avec les données nominales du module
- Organisateur de mémoire, fonctionnalité de recherche et gestionnaire de base de données de modules PV
- Connectivité Wi-Fi pour la mesure sans fil de l'irradiation et de la température de cellule via l'unité distante A 1785
- Correction possible des paramètres erronés sur des mesures déjà exécutées
Applications
- Essais d'installations photovoltaïques jusqu'à 1500 V
- Essais de première inspection
- Essais périodiques et essais de maintenance
- Évaluation et dépannage
- Production de rapports professionnels
Caractéristiques techniques principales
Mesures photovoltaïques
| Fonction | Plage de mesure | Précision |
|---|---|---|
| Tension | 20,0 – 199,9 VDC / 200 – 1699 VDC | ±(1% + 2 chiffres) / ±1% |
| Courant | 0,10 – 19,99 ADC | ±6 chiffres à ±1% selon plage |
Mesures de l'installation électrique
| Fonction | Plage de mesure | Précision |
|---|---|---|
| Résistance d'isolation (Um = 250 V) | 0,12 – 199,9 MΩ | ±(5% + 3 chiffres) / ±10% |
| Résistance d'isolation (Um = 500/1000/1500 V) | 0,12 – 999 MΩ | ±(5% + 3 chiffres) / ±5% |
| Continuité, 200 mA | 0,00 – 1999 Ω | ±(3% + 3 chiffres) à ±10% |
Caractéristiques générales
| Caractéristique | Unité principale MI 3114 | Unité à distance A 1785 |
|---|---|---|
| Affichage | Écran TFT couleur tactile 4,3", 480x272 px | Écran matriciel 128x64 points rétroéclairé |
| Alimentation | Li-Ion 14,4 V, 4400 mAh, inamovible | 9 VDC (6x1,5V ou accus AA) |
| Catégorie de surtension | CAT II / 300V — Isolation renforcée 2 | |
| Degré de protection | IP54 (fermé) / IP40 (ouvert) | IP40 |
| Altitude | Jusqu'à 4000 m | |
| Mémoire | Carte microSD jusqu'à 512 Go | > 3000 résultats, tampon circulaire |
| Connectivité | RS232, USB 2.0, Bluetooth 4.2, Wi-Fi 802.11 b/g/n | PS2, USB 2.0, Wi-Fi 802.11 b/g/n |
| Dimensions | 310 x 130 x 250 mm | 140 x 80 x 230 mm |
| Poids | 4,4 kg | 1 kg |
Compatibilités / Normes
- Fonctionnalité : EN 62446-1, EN 62446-2
- CEM : EN 61326-1
- Sécurité : EN 61010-1, EN 61010-2-30, EN 61010-031

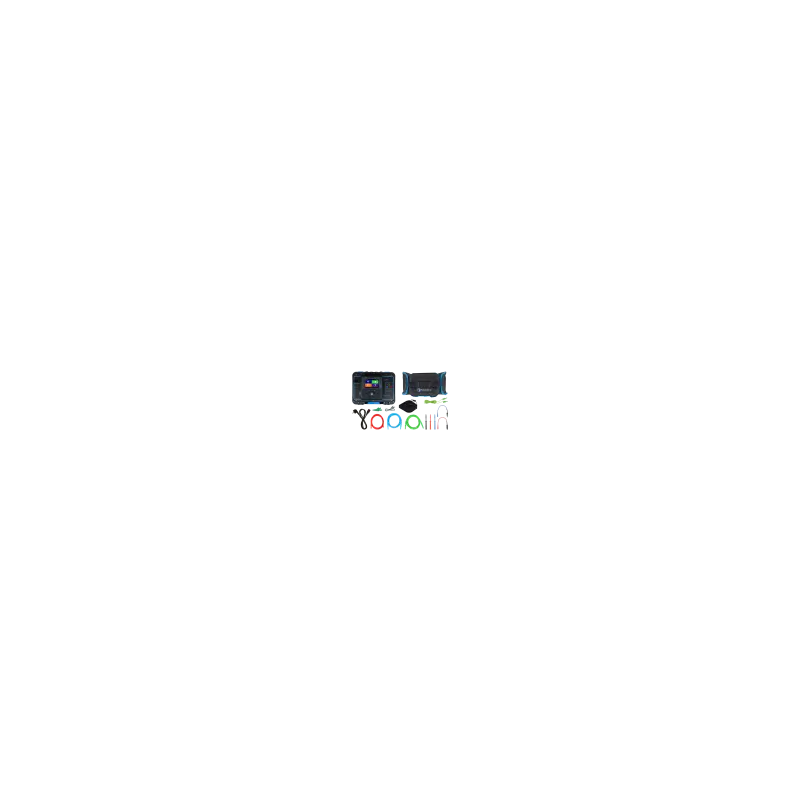

Contenu de la livraison — Set standard MI 3114 ST
- Instrument MI 3114
- Cordon de mesure bleu 3m, cordon de test rouge 3m, cordon de test vert 3m
- Jeu d'adaptateurs PV MC4 à banane 1500 V
- Cordon de mesure noir 50m, cordon de mesure vert 4m
- Pince crocodile verte, sondes de test noire/bleue/rouge
- Câble de communication USB type B/A et câble d'alimentation
- Sac de transport souple et rembourré taille L
- Logiciel Metrel ES Manager (MESM) + clé de licence de base
- Certificat d'étalonnage et manuel de l'utilisateur
Set Pro MI 3114 PS disponible : ensemble standard + unité PV à distance A 1785, capteur de température PV, cellule de référence PV, piles rechargeables et accessoires de fixation.
Pour en savoir plus sur le MI 3114 PV, téléchargez la fiche technique ou contactez-nous.
