Le traçage des courbes IV : un levier incontournable pour optimiser les performances des systèmes photovoltaïques
Le monde de l’énergie solaire connaît un essor considérable. Avec l’augmentation du parc photovoltaïque et l’optimisation des performances des installations solaires, il devient essentiel de disposer d’outils précis pour diagnostiquer et suivre la santé des modules photovoltaïques. Parmi ces tests, le traçage des courbes courant-tension, ou courbes IV, occupe une place centrale. Cet article propose une analyse approfondie du traçage des courbes IV, en expliquant son principe, son utilité, les méthodes de mesure, et les innovations récentes dans le domaine.
Comprendre la courbe IV : la carte de performance du module photovoltaïque

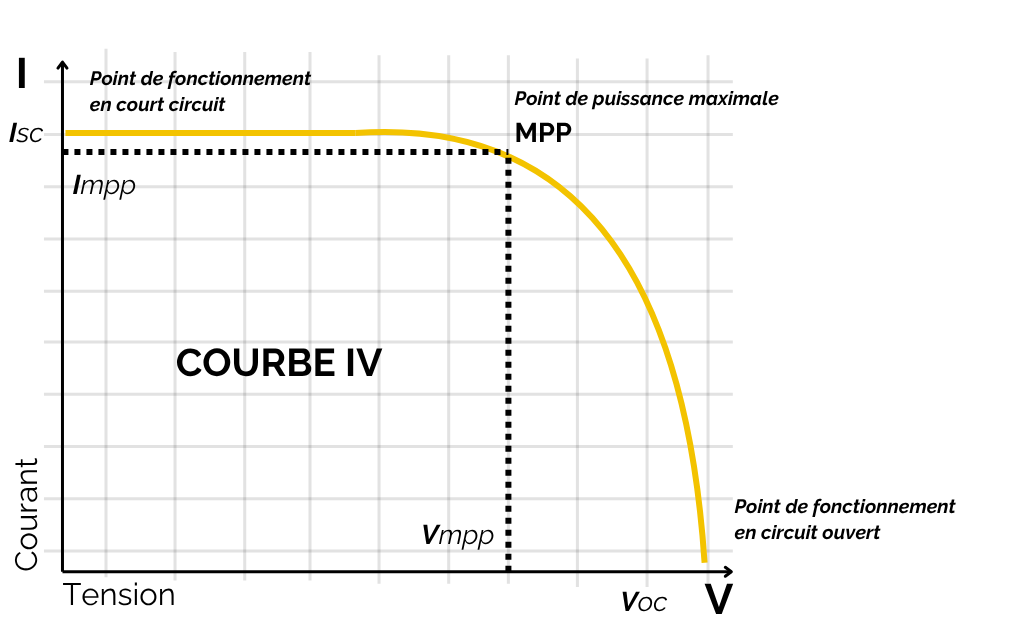

La courbe I-V (courant-tension) représente graphiquement la relation entre le courant électrique généré par un module photovoltaïque et la tension à ses bornes. Chaque module possède une signature électrique unique, et cette courbe permet d’évaluer sa performance réelle par rapport aux valeurs théoriques. Pour analyser les courbes I-V des systèmes photovoltaïques, on utilise un traceur I-V afin de comparer les mesures obtenues aux courbes standard ou fournies par le fabricant, en prenant en compte l’influence des conditions environnementales, telles que l’ombre ou la température.
.png)
Les points clés de la courbe :
• Isc (courant de court-circuit) : c’est le courant maximal généré par le module lorsque la tension est nulle. Il est fortement influencé par l’intensité lumineuse incidente.
• Voc (tension à circuit ouvert) : correspond à la tension maximale que peut produire un module lorsqu’aucun courant ne circule. Elle dépend principalement de la technologie des cellules et de la température.
• Impp et Vmpp (courant et tension au point de puissance maximale) : ces valeurs indiquent le point où le produit courant × tension est maximal, c’est-à-dire où le module délivre sa puissance optimale.
Une courbe IV typique est caractéristique : tout écart par rapport à sa forme idéale peut révéler un problème, comme des cellules défectueuses ou un encrassement.
Pourquoi analyser les courbes IV ?
L’analyse des courbes IV est un outil diagnostique puissant pour les professionnels du solaire. Elle permet :
- Le diagnostic des défauts
Une déviation sur la courbe peut indiquer :
• Des ombrages partiels (arbres, poussière, feuilles)
• Des défauts de câblage (mauvais contacts, fils coupés)
• Des cellules fissurées ou des modules endommagés
La lecture attentive de la courbe permet de localiser l’origine du problème et d’intervenir rapidement.
L’évaluation des performances réelles
Comparer la courbe mesurée aux spécifications constructeur permet de savoir si le module atteint ses performances nominales. Cela est crucial pour assurer le retour sur investissement et identifier des pertes de rendement dues à l’usure ou à des conditions environnementales. L’optimisation de la maintenance
Avec un suivi régulier, les exploitants peuvent planifier la maintenance préventive et prioriser les interventions sur les modules ou chaînes les plus déficients, réduisant ainsi les coûts opérationnels et augmentant la production d’énergie.
Les outils modernes de traçage de courbes IV permettent de détecter des anomalies subtiles sur les courbes, comme une pente plus faible ou des points atypiques, révélateurs de problèmes invisibles à l’œil nu.
Quand mesurer les courbes IV ?
Pour un suivi efficace, il est recommandé de réaliser les mesures dans les situations suivantes :
• Lors de l’installation initiale : pour vérifier que la chaîne photovoltaïque fonctionne conformément aux spécifications.
• Lors de la maintenance préventive : idéalement tous les 1 à 2 ans pour identifier les dégradations progressives.
• En cas de suspicion de problème : baisse de rendement, messages d’alerte sur les onduleurs ou variations anormales de production.
Un suivi régulier permet d’éviter que de petites anomalies ne deviennent de majeures défaillances coûteuses.
Comprendre les erreurs.

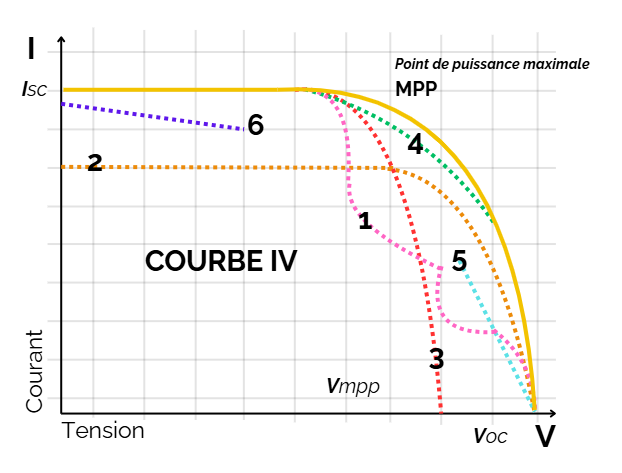

L’analyse des courbes I-V des modules photovoltaïques permet de détecter les anomalies et d’évaluer les performances réelles des systèmes. Certaines déviations de la courbe I-V peuvent indiquer des problèmes liés à l’ombre, à la salissure, à des cellules endommagées ou à des défauts matériels. Voici les six principales variations observées et leur interprétation simplifiée :
1 Courbe en escalier
Des encoches apparaissent sur la courbe lorsque certaines cellules sont moins efficaces, souvent à cause d’ombre, de salissures ou de cellules endommagées. Les diodes de dérivation s’activent pour contourner les cellules faibles.
2 Courant de court-circuit faible (Isc)
Si le courant maximal est inférieur à la normale, cela peut provenir d’une mesure incorrecte, d’une ombre, de salissures ou d’un problème de performance du module.
3 Tension de circuit ouvert faible (Voc)
Une Voc inférieure à la normale peut résulter d’une mesure erronée de température, de l’ombre ou de problèmes matériels, mais elle est rarement due à la dégradation des cellules.
4 Point de flexion arrondi
Un arrondi au niveau du point de flexion peut indiquer le vieillissement du module. Il est important de suivre cette tendance au fil du temps pour confirmer une dégradation.
5 Rapport de tension faible (VMP ÷ VOC)
Si la pente verticale de la courbe est moins raide que prévu, le rapport de tension est bas, ce qui peut signaler un problème dans la chaîne du module.
6 Faible rapport de courant (IMP ÷ ISC)
Une pente horizontale plus raide que prévu indique un faible rapport de courant, souvent lié à des anomalies dans la chaîne, mais il faut d’abord exclure les erreurs de mesure dues à l’ombre, à la salissure ou à l’irradiance.
Conclusion : un outil indispensable pour les professionnels
Le traçage des courbes IV n’est pas seulement une méthode de diagnostic ; c’est un levier stratégique pour optimiser les performances, réduire les pertes et prolonger la durée de vie des installations photovoltaïques. En combinant les instruments de mesure adaptés et les approches innovantes comme celles du CEA-Liten, les professionnels peuvent assurer une production d’énergie maximale et sécurisée.
En résumé, maîtriser l’analyse des courbes IV, c’est maîtriser la performance de ses installations solaires. Les experts en photovoltaïque considèrent désormais cette technique comme indispensable pour toute gestion proactive et efficace des systèmes PV.
Notre sélection d'outils pour tracer les courbes IV
Le choix du bon instrument est déterminant pour obtenir des mesures fiables. Les principales solutions professionnelles sont :

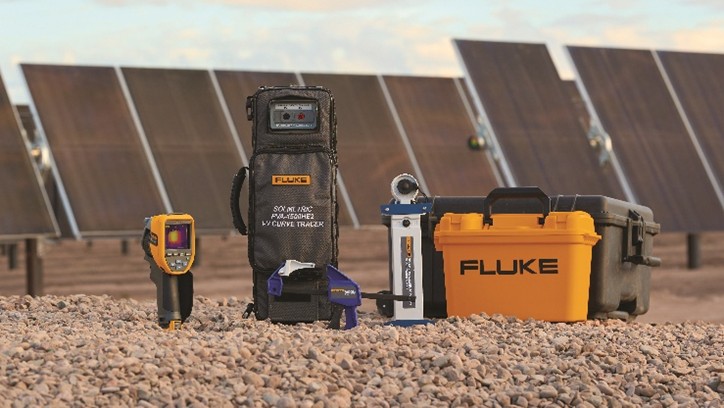

• Fluke PVA-1500 : Le Fluke PVA1500 est un analyseur photovoltaïque portable capable de tester, diagnostiquer et optimiser rapidement les performances des installations solaires à haut rendement jusqu’à 1 500 V et 30 A.

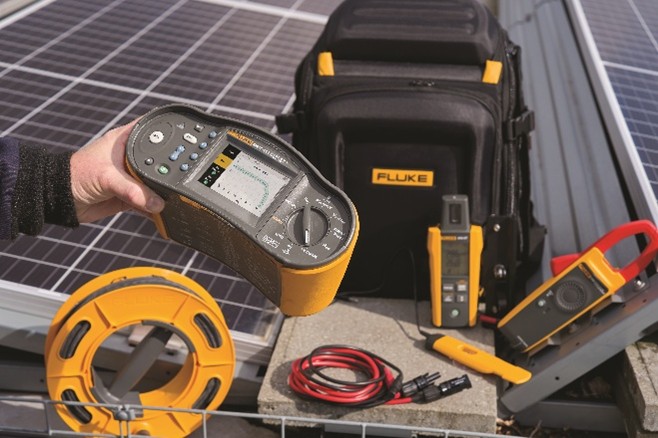

• Fluke SMFT-1000 : Le SMFT1000 est un testeur photovoltaïque multifonction qui permet de mesurer et tracer les courbes IV des installations solaires jusqu’à 1000 V et 20 A, pour un diagnostic rapide et fiable.
• HT Instruments I-V500w : Le HT Italia I-V500w est un traceur de courbes I-V portable qui permet de mesurer et diagnostiquer rapidement les performances des modules et chaînes photovoltaïques jusqu’à 1500 V et 15 A.
• SEFRAM MI3115PV : Analyseur photovoltaïque qui permet de tester et diagnostiquer les installations solaires jusqu’à 1500 V et 20 A, avec mesures I/U, isolement, irradiance et température des modules.
• Chauvin Arnoux FTV500 : Testeur PV 5-en-1 jusqu’à 999 V DC / 700 V AC et 1 400 A DC / 3 000 A AC, avec écran tactile, mesures d’irradiance et température, et mémoire intégrée.
Ces outils permettent de collecter toutes les informations nécessaires pour évaluer la santé des modules et détecter les anomalies. Ils sont indispensables pour un suivi rigoureux des centrales photovoltaïques.
 |  |
