Ce que vos onduleurs ne vous disent pas : Traquez les harmoniques avec le Fluke 1738

Les perturbations harmoniques sont souvent invisibles, mais leurs conséquences sur les installations photovoltaïques peuvent être importantes : baisse de rendement, échauffement des équipements, déclenchements intempestifs ou encore vieillissement prématuré des composants. Dans cet article, découvrez ce que sont les harmoniques électriques, leurs impacts sur les systèmes solaires et les bonnes pratiques pour les mesurer, les prévenir et les corriger grâce à des analyseurs de qualité d'énergie adaptés comme le Fluke 1738.

Harmoniques électriques : un danger silencieux pour les installations photovoltaïques

Saviez-vous que les harmoniques peuvent sérieusement perturber le rendement de vos installations photovoltaïques sans que vous vous en rendiez compte ? Comprendre, mesurer et corriger ces phénomènes est essentiel pour garantir une production d’énergie solaire optimale.

Qu’est-ce qu’une perturbation harmonique ?

Une perturbation harmonique est une déformation de la forme d’onde sinusoïdale du courant ou de la tension électrique. En conditions normales, le courant alternatif délivré par le réseau suit une fréquence fondamentale de 50 Hz (en Europe), avec une forme d’onde sinusoïdale pure.

Mais certains équipements génèrent des fréquences multiples de cette onde : les harmoniques (100 Hz, 150 Hz, 200 Hz, etc.), qui viennent "polluer" la qualité de l’électricité.

Ces perturbations sont causées principalement par des charges non linéaires utilisant de l’électronique de puissance, telles que :

• Variateurs de vitesse (VFD)
• Onduleurs (PV, chargeurs, UPS)
• Alimentations à découpage
• Éclairages LED
• Systèmes à batteries avec convertisseurs DC/AC

Dans une installation photovoltaïque, les onduleurs jouent un rôle central dans la génération d’harmoniques. Même s’ils sont conçus pour rester sous des seuils réglementaires (souvent <3 % de THDI), la somme de plusieurs sources sur un même réseau peut générer une distorsion significative.

Informations pratiques : Normes et indicateurs de qualité

THD (Total Harmonic Distortion)

• Tension : ≤ 8 % maximum (valeur limite)
• Recommandé : ≤ 5 % (tension) / ≤ 3 % (courant, en particulier pour les onduleurs photovoltaïques)

Normes de référence pour la qualité de l’énergie

• EN 50160 : tension des réseaux publics
• IEC 61000-2-2 / 61000-2-4 : niveaux de compatibilité
• IEC 61000-4-7 : méthodes de mesure harmonique

Catégories de réseau selon le niveau de rigueur requis

• Classe A → Réseaux publics
• Classe B → Environnements industriels généraux
• Classe C → Installations industrielles critiques

Pourquoi les systèmes photovoltaïques sont-ils concernés ?

Les installations PV utilisent des onduleurs pour convertir l’électricité en courant continu (DC) produite par les panneaux en courant alternatif (AC) injecté dans le réseau. Ces équipements sont, par nature, des sources de perturbations harmoniques.

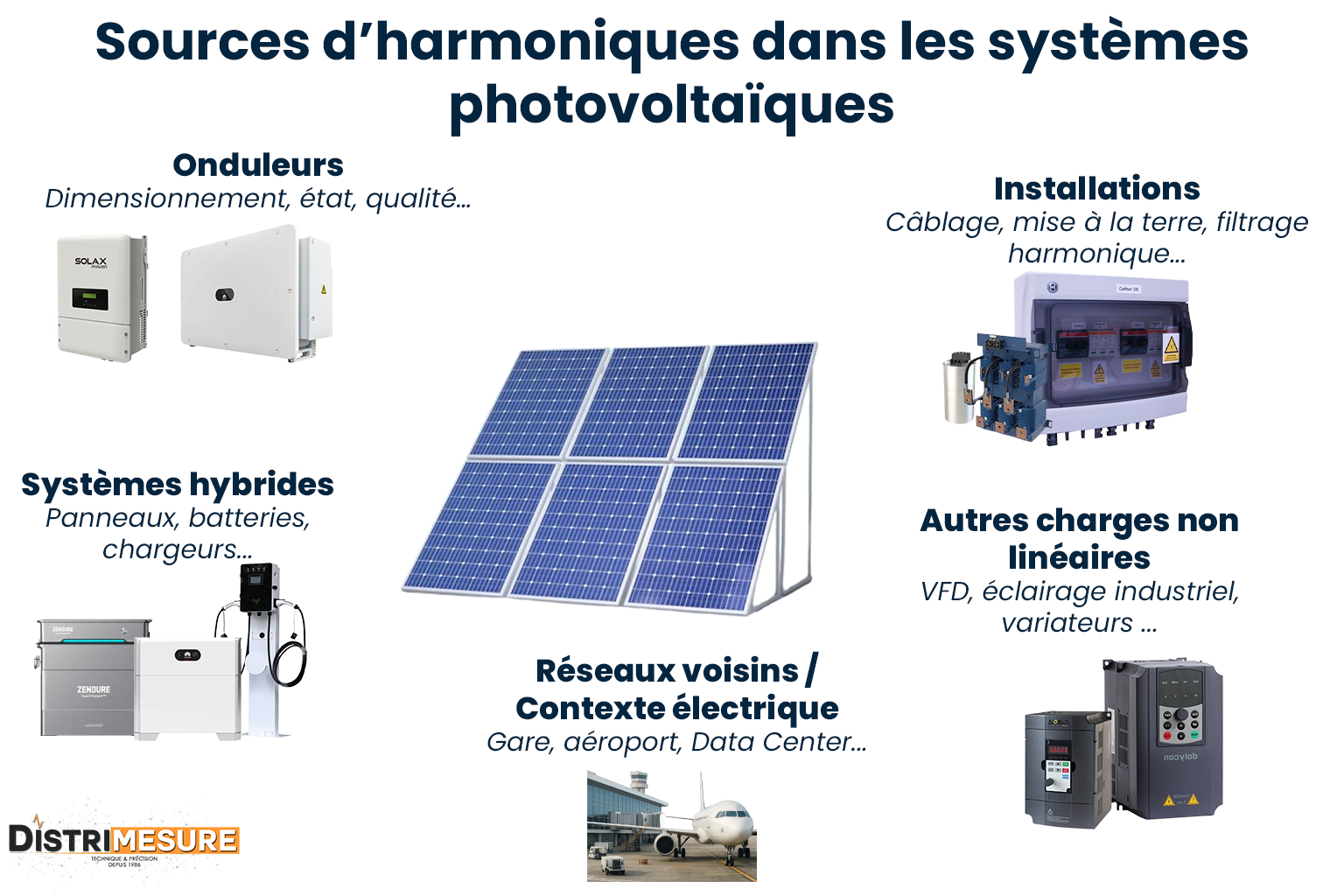

Sources typiques d’harmoniques dans les systèmes PV :

• Onduleurs obsolètes
• Dimensionnement inadapté
• Installations mal conçues
• Présence d'autres charges non linéaires
• Systèmes hybrides PV + batteries + chargeurs
• Sites industriels complexes

Les harmoniques peuvent résonner avec l’impédance du réseau et amplifier la distorsion de tension, surtout avec des lignes longues ou des transformateurs mal dimensionnés.

Exemples concrets :

Exemple 1 : Centrale PV de 250 kW + VFD → THD de 9,2 % → coupures. Filtres passifs ajoutés → THD réduit à 4,6 %.

Exemple 2 : Centrale PV de 320 kWc à proximité d’un aéroport → THD de 10,4 % → filtres passifs accordés → THD à 4,8 %.

Conséquences des perturbations harmoniques sur une installation solaire

Impacts électriques :

• Échauffement des câbles, transformateurs
• Vieillissement prématuré
• Dysfonctionnements de protections
• Parasites sur les communications industrielles

La maintenance peut être multipliée par 2 à 3, et 1% de THD peut réduire la durée de vie d’un transformateur de 30 %.

Conséquences économiques :

• Perte de production PV
• Coûts de remplacement
• Non-conformité réseau
• Perte de garantie fabricant

Pénalités contractuelles ou refus de raccordement peuvent survenir. Une panne d’onduleur de 100 kW peut coûter plusieurs milliers d’euros.

Que faire face aux harmoniques ? Surveillez la qualité d’énergie avec un analyseur adapté

Le premier réflexe : suivi rigoureux de la qualité d’énergie. Utilisez un analyseur triphasé comme le Fluke 1738 ou Fluke 1777.

Fonctionnalités :

• Mesures THD, tensions, creux, surtensions
• Enregistrements longs
• Diagnostic des sources
• Rapports normés IEC 61000

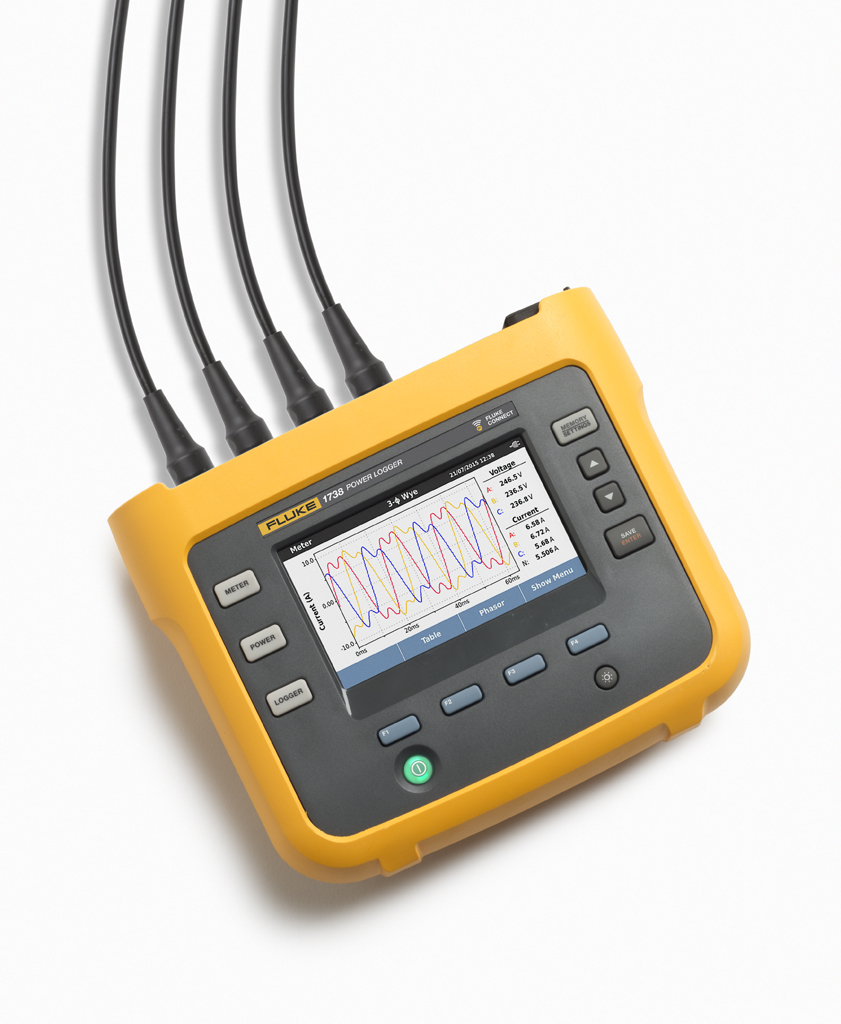

Zoom sur le Fluke 1738 Le Fluke 1738 est un outil de diagnostic pour systèmes PV. Points forts : Wi-Fi + Fluke Connect™ Écran couleur, SD Logiciel Energy Analyze Plus Norme IEC 61000-4-30 Classe A Mesures : Tensions, courants AC/DC Harmoniques jusqu’au rang 50 Creux, surtensions, déséquilibres Puissances, facteur de puissance, THD Pourquoi l’utiliser ? Anticiper les pannes Suivi temps réel mobile Optimisation PV Validation réglementaire Documentation des anomalies

Autres mesures : intégrer la qualité d’énergie dès la conception

• Onduleurs à faible THD
• Bon dimensionnement
• Filtres harmoniques si nécessaire
• Transformateurs de découplage

Distrimesure vous accompagne

Une mauvaise qualité du courant injecté peut entraîner des dysfonctionnements, des coûts cachés, et même des pénalités réseau.

Nos services :

✔️ Audit électrique sur site
✔️ Vente ou location d’analyseurs Fluke
✔️ Formations techniques

Contactez-nous pour sécuriser vos installations photovoltaïques.
