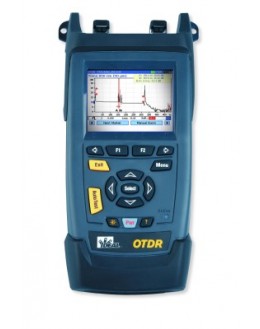

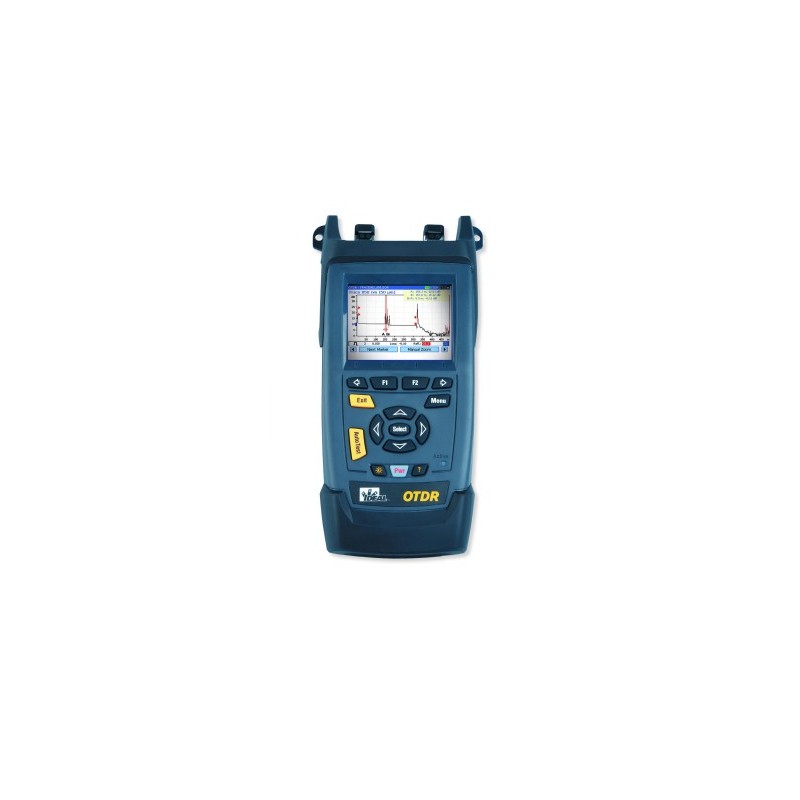

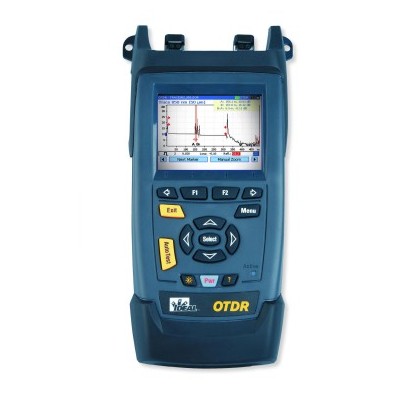

33-960-3 OTDR QUAD - Réflectomètre fibre optique multimode et monomode - TREND NETWORKS

Le mode automatique configure l'OTDR afin d'acquérir des mesures optimales, aidant ainsi les utilisateurs inexpérimentés à obtenir des résultats de tests précis et significatifs. Les utilisateurs plus expérimentés auront l'accès au mode manuel pour affiner les mesures ou la détection de défauts.

L'option logiciel de certification (33-960-3MB) permet à l'utilisateur d'entrer des limites de seuil à partir des normes de référence ou des CCTP clients. Cette option fournit des résultats sous forme de ""succès/échec"" pour chaque lien testé. Le logiciel de certification inclut un détecteur de macrocourbure pour fibre monomode afin d'aider l'utilisateur à localiser les contraintes mécaniques ou courbures dans le câble.

Applications

• Certification de niveau 2 des installations fibres optiques nécessitant un test de réflectométrie pour les normes ISO 11801 et TIA 568-C
• Effectuer un test initial de validation qui peut être sauvegardé et comparé aux tests futurs afin d'identifier rapidement des défauts
• Répondre aux spécifications de câblage requises par les bureaux d'études et les clients
• Vérifier la qualité du travail effectué lorsque le client ne demande pas des tests de certification
• Éviter les appels après l'installation en identifiant les défauts pendant la présence sur le site des équipes techniques
• Convertir les appels sous garantie en appels de services facturables
• Dissocier les problèmes liés à l'installation et aux équipements actifs

Fonctionnalités

• Rapport de certification, de fibre optique, de niveau 2
• Faible zones mortes pour une précision maximale
• Fonction de test entièrement automatique ou manuel
• Représentation visuelle de chaque évènement sur le câble
• Mesures en temps réel pour le dépannage
• Micro OTDR Quad avec interfaces 850/1300nm pour fibre multimode et 1310/1550nm pour fibre monomode.
• Micro OTDR Quad avec logiciel Macro Bend (Macrocourbure) et seuils "succès/échec.
• Faibles zones mortes d'atténuation et d'événement permettant de localiser les connecteurs, soudures avec précision et autorisant des mesures sur des liaisons courtes.
• Comme ci-dessus, plus, paramétrage des seuils avec les résultats simplifiés "succès/échec" et la détection des macrocourbures pour les fibres monomode.

Contenu

L'OTDR Quad fonctionnant au longueurs d'ondes 850/1300nm (multimode) et 1310/1550 (monomode), 2 batteries Li-Ions, 1 adaptateur d'alimentation AC/DC, 2 adaptateurs SC, un logiciel PC, un manuel d'utilisation sur CD, un guide de prise en main et une valise rigide de transport.

Note : L'OTDR est livré avec des adaptateurs SC. Consulter la liste d'accessoires pour d'autres types d'adaptateurs. Inclus également, le logiciel sonde d'inspection préinstallé.

Note : La sonde d'inspection doit être commandée séparément.
