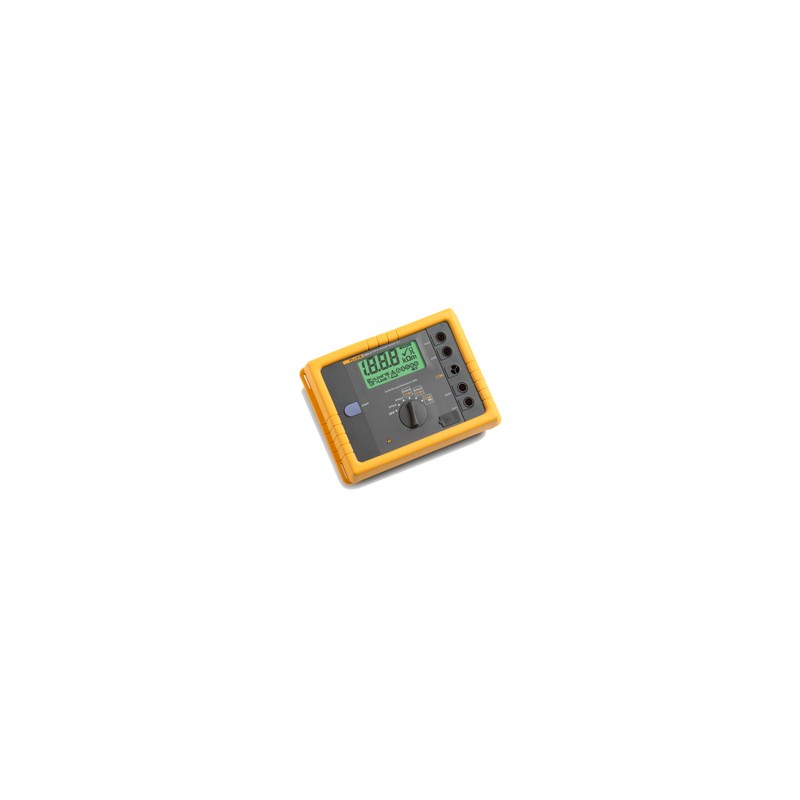

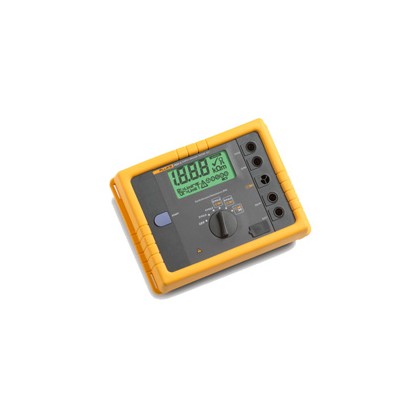

Fluke 1623-2
Attention : dernières pièces disponibles !
Date de disponibilité:
Le testeur de terre GEO Fluke 1623-2 propose une solution de stockage des données et une fonction de téléchargement par le biais de son port USB. Leurs accessoires de haut niveau simplifient et accélèrent la phase de test.
Ce testeur est également facile à utiliser. Pour chaque test, le testeur indique les piquets ou les pinces devant être connectés et le grand sélecteur rotatif peut être facilement manipulé, même avec des gants.
Méthode de test sans piquet
Le testeur de terre Fluke 1623-2 permet de mesurer les résistances des boucles de terre en utilisant uniquement des pinces. Avec cette méthode de test, deux pinces sont placées autour de la tige de terre, et chacune d'elles est reliée au testeur. Aucun piquet de terre n'est utilisé. Une tension connue fixe est induite par l'une des pinces et le courant est mesuré en utilisant la seconde pince. Le testeur détermine automatiquement la résistance de la tige de terre. Cette méthode fonctionne uniquement si le bâtiment ou la structure subissant le test dispose déjà d'un système relié à la terre, ce qui est généralement le cas. S'il n'y a qu'un seul chemin vers le sol, comme dans la plupart des applications résidentielles, la méthode de test sans piquet ne fournit pas de valeur acceptable et le test de chute de potentiel doit être utilisé.
Avec la méthode de test sans piquet, la tige de terre n'a pas besoin d'être déconnectée, laissant ainsi le système relié à la terre intact durant le test. Plus besoin de perdre du temps à placer et connecter des piquets à chaque tige de terre du système, ce qui garantit un gain de temps non négligeable. Vous pouvez effectuer vos tests de mise à la terre à des endroits que vous n'imaginiez pas : dans les immeubles, sur les pylônes électriques, ainsi qu'à tous les endroits sans accès à la terre.
Le testeur le plus complet
Le Fluke 1623-2 est un testeur de terre capable d'effectuer les quatre types de mesure de résistance de terre.
Comprend :
Caractéristiques détaillées | |
Général | |
Ecran : LCD 1 999 points | Affichage avec symboles spéciaux, hauteur de chiffre de 25 mm, rétroéclairage fluorescent |
Interface utilisateur | Mesure instantanée par un seul bouton avec fonctions TURN et START. Les seuls éléments fonctionnels sont le sélecteur rotatif et le bouton START. |
Robustesse et étanchéité à la poussière et à l'eau | L'appareil est conçu pour les conditions ambiantes difficiles (protection en caoutchouc, IP56) |
Mémoire | Mémoire interne capable de stocker jusqu'à 1 500 enregistrements accessibles via le port USB |
Plage de températures | |
Température de fonctionnement | -10 °C à 50 °C (14 °F à 122 °F) |
Température de stockage | -30 °C à 60 °C (-22 °F à 140 °F) |
Coefficient de température | ± 0,1 % de la mesure / °C < 18 °C > 28 °C |
Erreur intrinsèque | Renvoie à la plage de températures de référence; garantie 1 an |
Erreur de fonctionnement | Renvoie à la gamme de température de fonctionnement ; garantie 1 an |
Classe climatique | C1 (CEI 654-1), entre -5 °C et +45 °C (entre 23 °F et +115 °F), entre 5 % et 95 % d'humidité relative |
Indice de protection | IP56 pour le boîtier, IP40 pour le volet du compartiment à piles selon la norme EN60529 |
Sécurité | Protection par isolation double et/ou renforcée 50 V max. à la terre. CEI 61010-1 : 300 V CAT II, degré de pollution 2 |
CEM (Immunité aux émissions) | CEI 61326-1 : portable |
Système de qualité | Conçu, développé et fabriqué conformément à la norme DIN ISO 9001 |
Tension extérieure | Tension ext. max. = 24 V (c.c., c.a. < 400 Hz), mesure inhibée pour les valeurs élevées |
Réjection de la tension ext. | >120 dB (162/3, 50, 60, 400 Hz) |
Temps de mesure | En général 6 secondes |
Surcharge max. | 250 Vrms (se rapporte à une mauvaise utilisation) |
Alimentation auxiliaire | 6 piles alcalines de 1,5 V (type AA LR6) |
Autonomie | En moyenne > 3 000 mesures |
Dimensions (L x H x P) | 250 mm x 133 mm x 187 mm (9,75 po x 5,25 po x 7,35 po) |
Poids | 1,1 kg (2,43 lb) avec piles 7,6 kg (16,8 lb) avec accessoires et piles inclus dans la mallette de transport |
Mesure de la résistance de terre RA 3 pôles (CEI 1557-5) | |
Position du sélecteur | R A 3 pôles |
Résolution | 0,001 Ω à 10 Ω |
Plage de mesure | 0,020 Ω à 19,99 kΩ |
Précision | ± (2 % de la mesure + 3 chiffres) |
Erreur de fonctionnement | ± (5 % de la mesure + 3 chiffres) |
Principe de la mesure : mesure du courant et de la tension | |
Tension de mesure | Vm = 48 V AC |
Courant de court-circuit | > 50 mA |
Mesure de la fréquence | 128 Hz |
Résistance de la sonde (R S) | 100 kΩ max. |
Résistance de prise de terre auxiliaire (R H) | 100 kΩ max. |
Autre erreur provoquée par R H et RS | R H[kΩ]•••R S[kΩ]/R A[Ω]•••0,2 % |
Contrôle de R S et R H grâce au voyant d'erreur. Sélection de gamme automatique. La mesure n'a pas lieu si le courant traversant la pince ampèremétrique est trop faible | |
R A Mesure de la résistance de terre quadripolaire (CEI 1557-5) | |
Position du sélecteur | R A 4 pôles |
Résolution | 0,001 Ω à 10 Ω |
Plage de mesure | 0,020 Ω à 19,99 kΩ |
Précision | ± (2 % de la mesure + 3 chiffres) |
Erreur de fonctionnement | ± (5 % de la mesure + 3 chiffres) |
Principe de la mesure : mesure du courant et de la tension | |
Tension de mesure | Vm = 48 V AC |
Courant de court-circuit | > 50 mA |
Mesure de la fréquence | 128 Hz |
Résistance de la sonde (R S +R ES) | 100 kΩ max. |
Résistance de prise de terre auxiliaire (R H) | 100 kΩ max. |
Autre erreur provoquée par R H et RS | R H[kΩ]•••R S[kΩ]/R A[Ω]•••0,2 % |
Contrôle de R S et R H grâce au voyant d'erreur. Sélection de gamme automatique. | |
Mesure sélective de la résistance de terre tripolaire RA avec pince de courant (R A avec pince ) | |
Position du sélecteur | R A Tripolaire avec pince |
Résolution | 0,001 Ω à 10 Ω |
Plage de mesure | 0,020 Ω à 19,99 kΩ |
Précision | ± (7 % de la mesure + 3 chiffres) |
Erreur de fonctionnement | ± (10 % de la mesure + 5 chiffres) |
Principe de la mesure : mesure de courant / tension (avec pince de courant externe) | |
Tension de mesure | Vm = 48 V AC |
Courant de court-circuit | > 50 mA |
Mesure de la fréquence | 128 Hz |
Résistance de la sonde (R S) | 100 kΩ max. |
Résistance de prise de terre auxiliaire (R H) | 100 kΩ max. |
Contrôle de R S et R H grâce au voyant d'erreur. Sélection de gamme automatique. La mesure n'a pas lieu si le courant traversant la pince ampèremétrique est trop faible | |
Mesure sélective de la résistance de terre quadripolaire RA avec pince de courant (R A avec pince) | |
Position du sélecteur | R A Quadripolaire avec pince |
Résolution | 0,001 Ω à 10 Ω |
Plage de mesure | 0,020 Ω à 19,99 kΩ |
Précision | ± (7 % de la mesure + 3 chiffres) |
Erreur de fonctionnement | ± (10 % de la mesure + 5 chiffres) |
Principe de la mesure : mesure de courant / tension (avec pince de courant externe) | |
Tension de mesure | Vm = 48 V AC |
Courant de court-circuit | > 50 mA |
Mesure de la fréquence | 128 Hz |
Résistance de la sonde (R S) | 100 kΩ max. |
Résistance de prise de terre auxiliaire (R H) | 100 kΩ max. |
Contrôle de R S et R H grâce au voyant d'erreur. Sélection de gamme automatique. La mesure n'a pas lieu si le courant traversant la pince ampèremétrique est trop faible | |
Mesure sans piquet des boucles de terre (2 pinces) | |
Position du sélecteur | R A Quadripolaire avec 2 pinces |
Résolution | 0,001 Ω à 10 Ω |
Plage de mesure | 0,020 Ω à 19,99 kΩ |
Précision | ± (7 % de la mesure + 3 chiffres) |
Erreur de fonctionnement | ± (10 % de la mesure + 5 chiffres) |
Principe de la mesure : mesure sans piquet de la résistance des boucles fermées en utilisant deux transformateurs de courant | |
Tension de mesure | Vm = 48 V AC |
Mesure de la fréquence | 128 Hz |
Courant de bruit (I EXT) | Max. I EXT = 10 A (c.a.) (R A < 20 Ω) |
Max. I EXT = 2 A (c.a.) (R A > 20 Ω) | |
Sélection de gamme automatique. Les informations sur les mesures sans piquet des boucles de terre ne sont valables que si les pinces ampèremétriques recommandées sont utilisées à la distance minimum spécifiée. |
